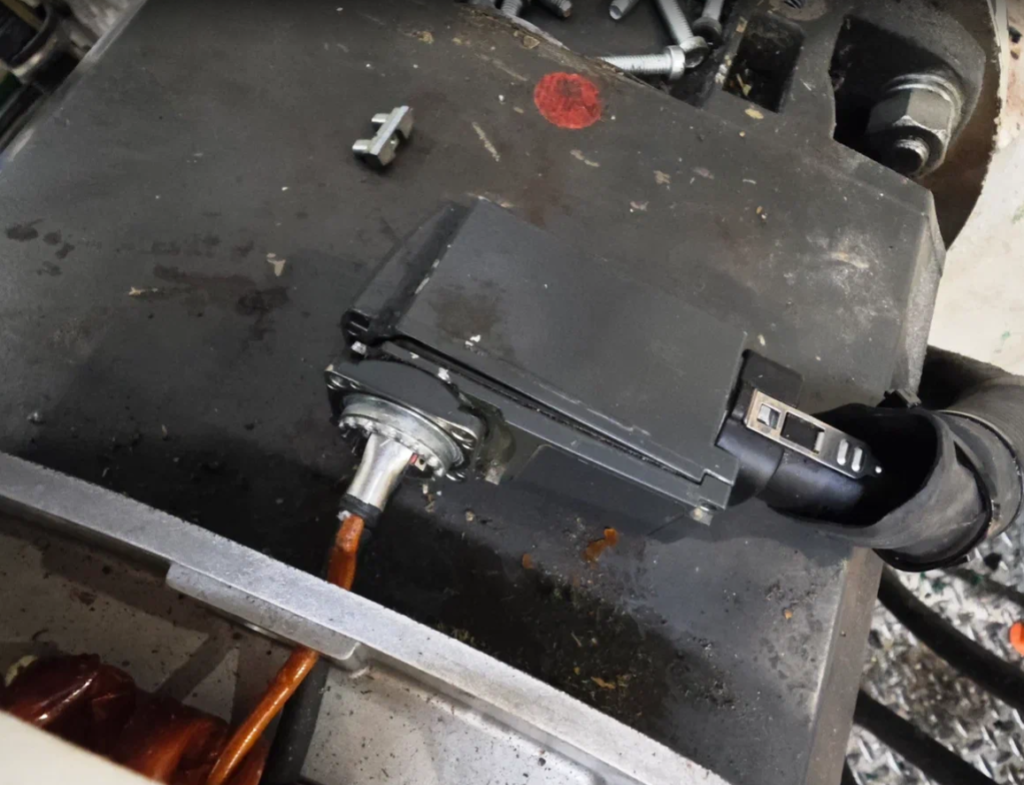

Этот мотор уже несколько раз останавливал линию, но восстановление работоспособности было возможным путем замены энкодера.

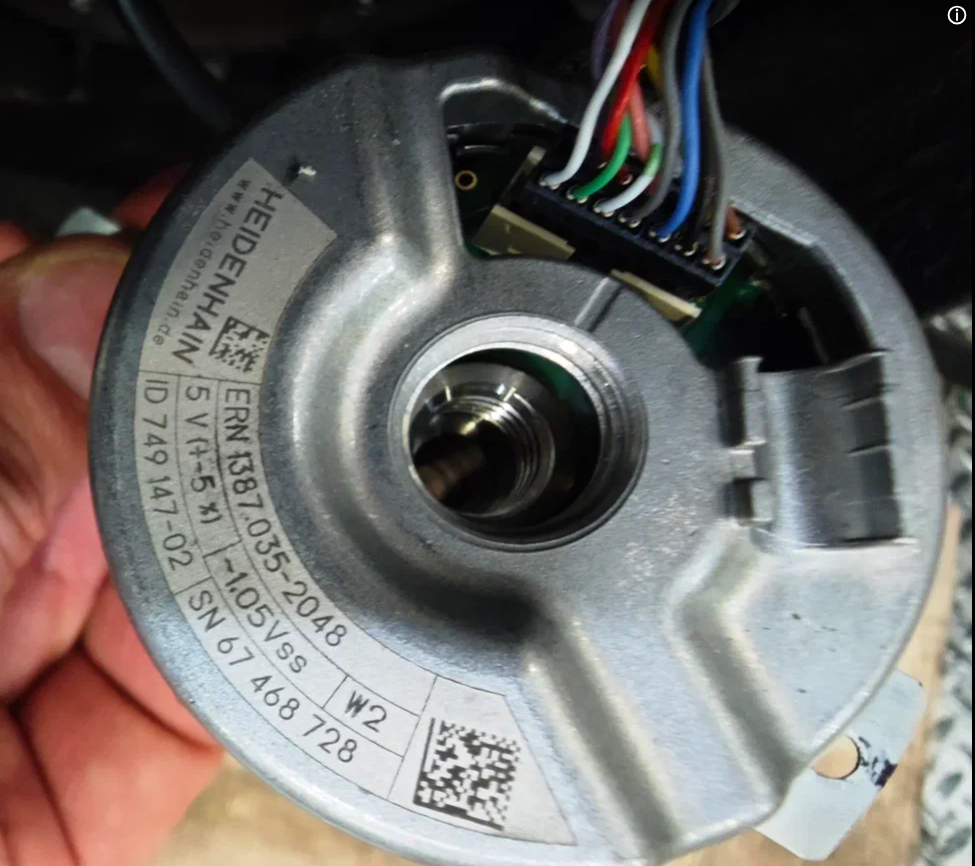

В этот раз замена энкодера не помогла. Сам энкодер модели HEIDENHAIN ERN 1387.035-2048.

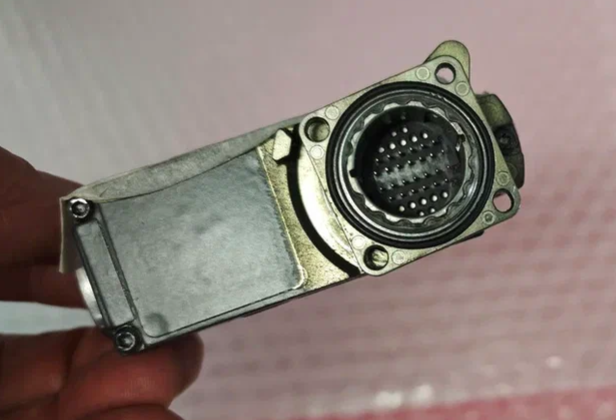

Он подключается к приводу не непосредственно, а через специальный модуль, который с, одной стороны, преобразует сигналы энкодера и термодатчика в сигналы иньерфейса Drive-CLiQ, а с другой стороны, при инициализации соединения передает идентификационные данные двигателя.
Заменить данный модуль на исправный от какого-нибудь другого двигателя просто так нельзя. Другой модуль привод не примет, возникнет ошибка, как если бы произошла подмена двигателя. Также и новый модуль, который можно приобрести у производителя, окажется чистым, совсем без идентификационных данных, будет не пригоден для работы. Потребуется обращение к специалистам для записи в него идентификационной информации, строго соответствующей двигателю.
Быстрое решение возможно лишь при замене модуля от такого же двигателя или хотя бы почти от такого же, с точным совпадением первых двух групп символов в наименовании мотора.
Проблема была решена в режиме «Скорой помощи» именно таким образом. Ну, а неисправный модуль был взят для оценки возможности его ремонта.
Обновление от 20.04.2026:

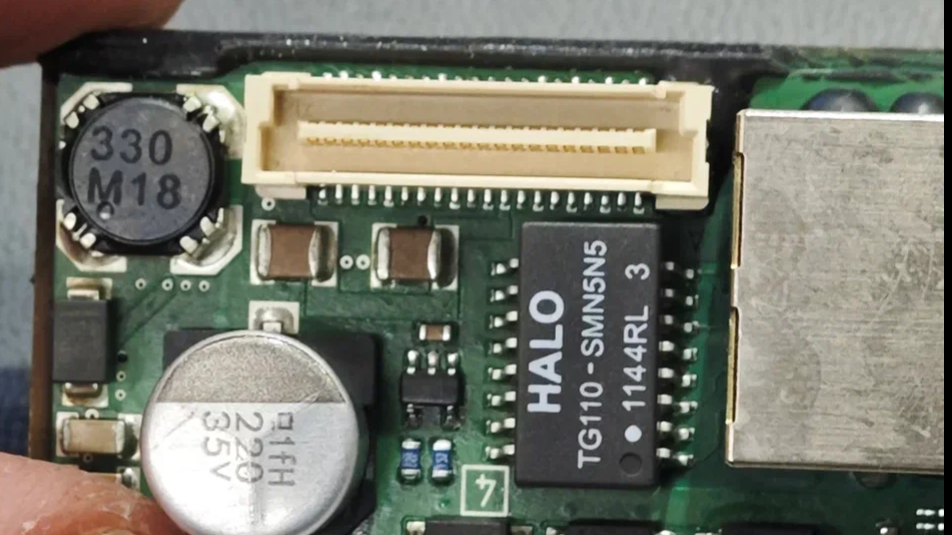

Обнаружен выход из строя первичного источника питания.
К замене
1) LM5010AMH
2) BSS138
Дамп памяти ST25P40 можно скачать тут.
Фотографии — тут.
Расшифровка наименования мотора Siemens 1PH8133-1DF12-1CA1, таблицы совместимости приводов и моторов Siemens — тут.
Размеры моторов — тут.
Спасибо за внимание!
