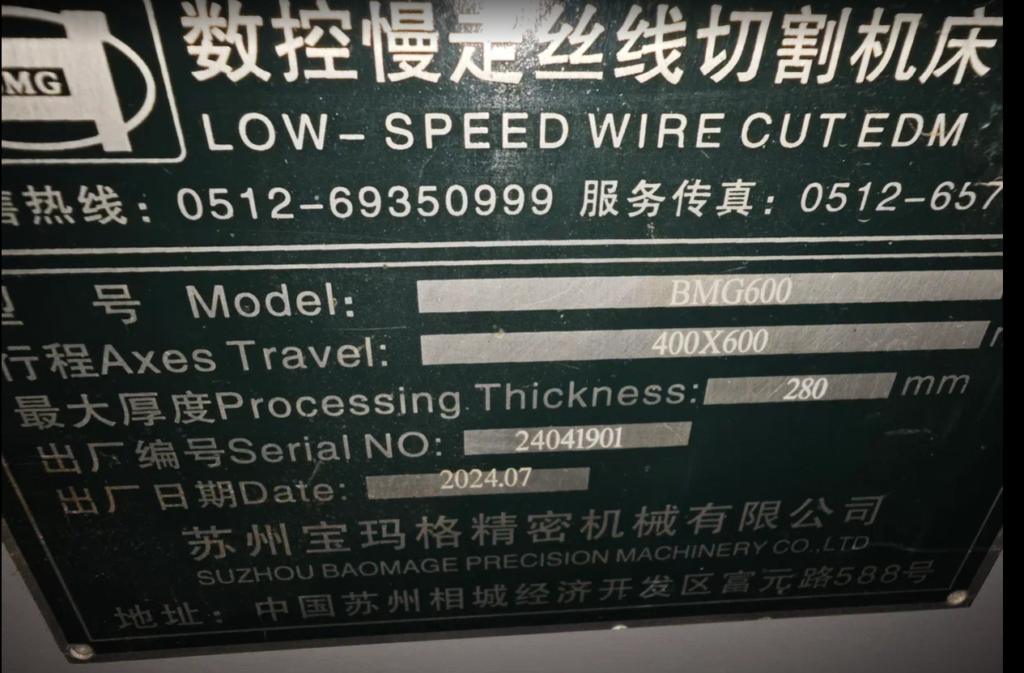

Уточнение — Low Speed относится к скорости движения проволоки, а не к скорости реза, это общепринятая терминология в классификации проволочных электроэрозионных станков, Wire Electrical Discharge Machining, WEDM.
После нескольких месяцев работы станка постепенно пропала функция поиска кромки. Напряжение на проволоке 10 В исчезло.

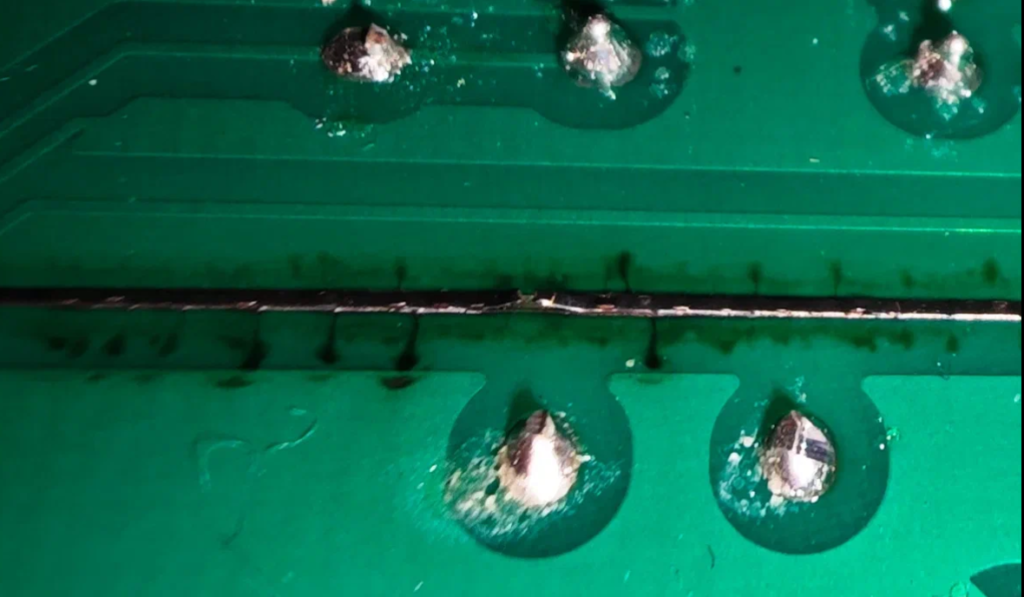

Быстрый поиск дал результат: прогорание дорожки от 5-го контакта WCN26 на 2-й контакт WCN30 на плате WIRE PCB (YSB002B):
Причина происшествия могла остаться неопределенной. Но выяснилось, что в ходе пусконаладки станка не было уделено внимание укладке проводов в зоне подвижных частей рабочего стола, в частности, концевых выключателей, двигателей, энкодеров. При работе изоляция проводов сточилась об остые грани механизмов, возникло замыкание. Наиболее вероятно, что один из достаточно мощных источников был закорочен на рабочий стол, что и вызвало прогорание вышеуказанной дорожки на плате WIRE PCB. Поврежденная часть проводов была успешно заменена силами владельца станка.
Также был заявлен дефект — пропажа струи из верхнего сопла в режиме автозаправки проволоки.

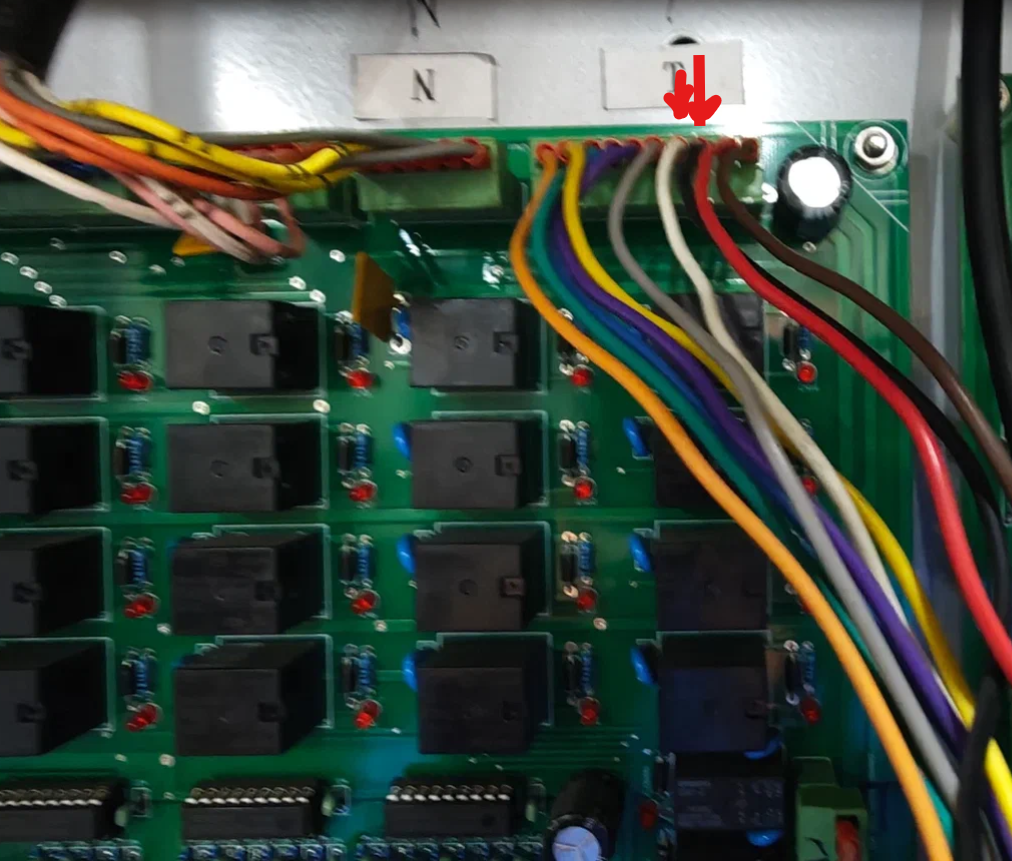

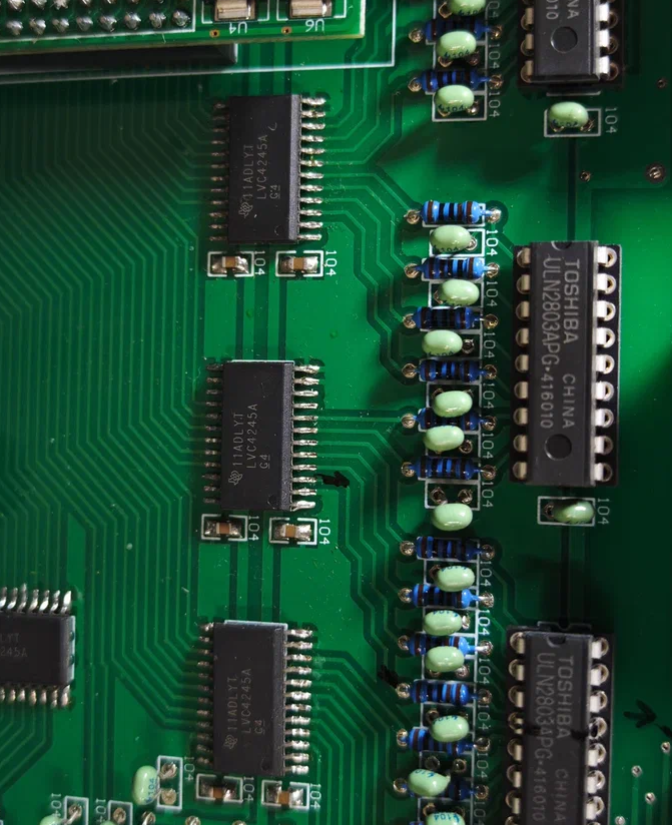

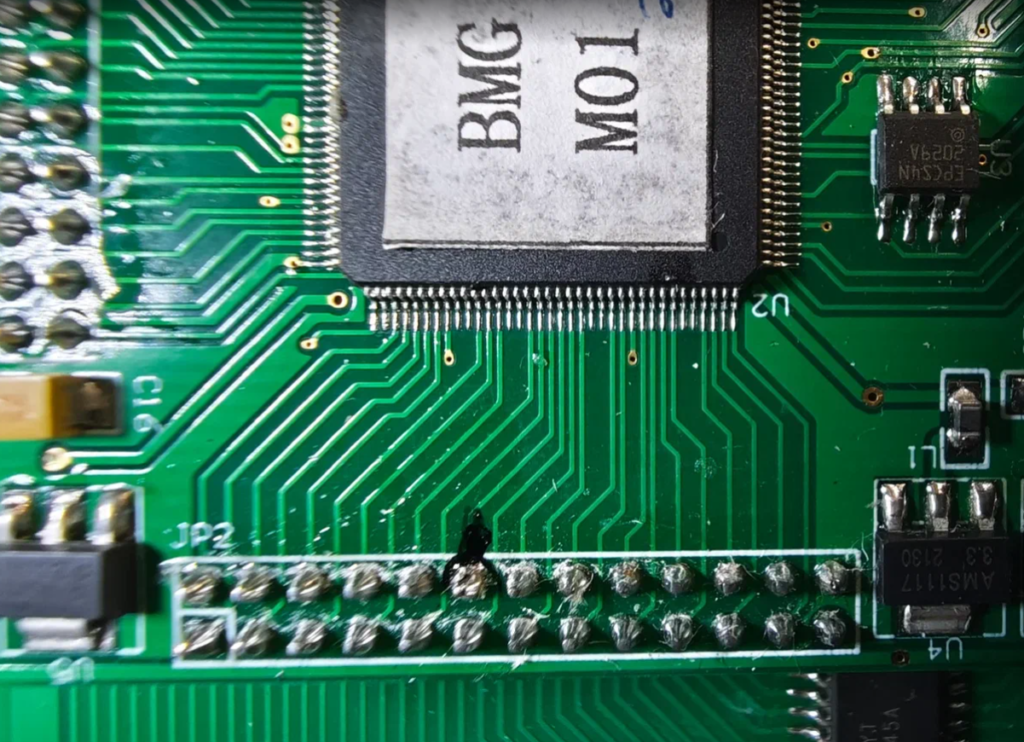

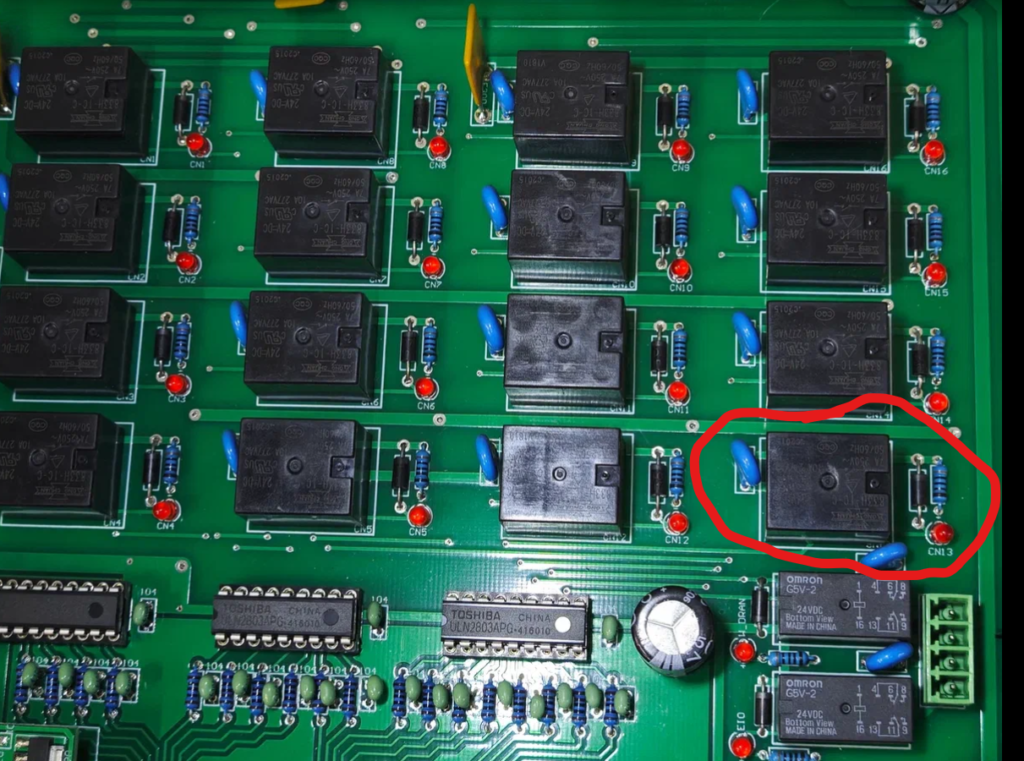

Физически была проверена цепь от клапана до управляющей ножки процессора на плате IO PCB

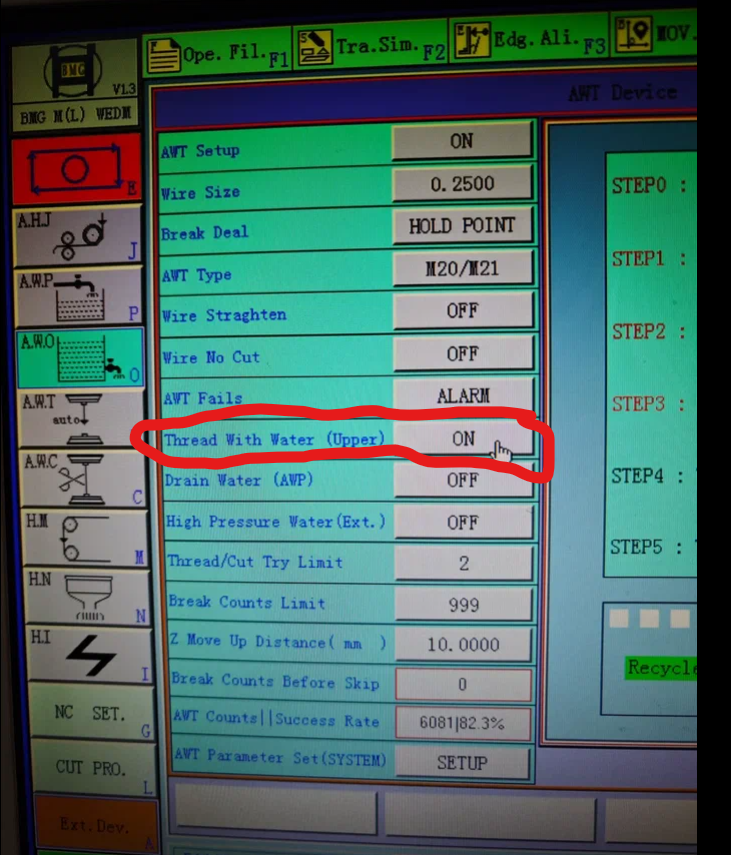

Но причина оказалась не в железе, а в настройках:
Выяснить, кто же выключил струю, не удалось.
Попутно было настроено положение ножа автообрезки.
Выезд за 180 км оказался результативным. Из текущих проблем остались вопросы с переводом некоторых приложений на английский язык, т.к. в иероглифах мы еще не сильны…
Стоит отметить, что плата WIRE PCB YSB002B по внешним признакам соответствует такой же плате AUS002B от станка Accutex.
По традиции, фото/видео материалы о BMG600 — тут
Особая благодарность коллеге Александру П., знатоку станков BMG, за помощь и консультации.
