Первичный осмотр визуально показал к замене лишь три типа элементов: Силовой модуль, Диодный мост, 4 шунтирующих токоограничивающие сопротивления Реле с пригоревшими замкнутыми контактами.
По факту перечень расширился до нижеследующего списка. Замена с диагностикой заняла около 12 часов рабочего времени. Часть элементов была взята из донорских плат (дополнительное время на демонтаж)
Перечень компонентов для замены
- VS-36MT10, Bridge Rectifiers 100 Volt 35 Amp — 1 шт. Силовой диодный мост.

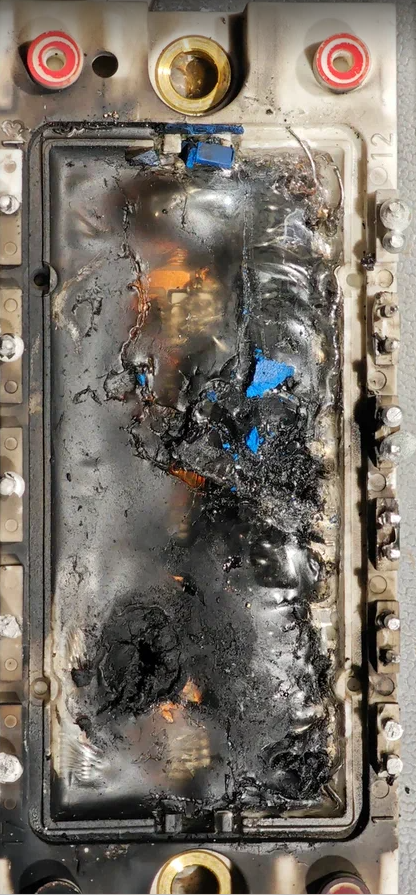

- Силовой модуль — 1 шт.
- Реле — 4 шт. , Цепь шунтирования токоограничивающих резисторов.
- PC925LENIPF, Оптрон, .5us, .5us, -40°C до +100°C, 500V, 15kV/us DC SMD-8, — 6 шт. , оптодрайверы силового модуля.
- Стабилитроны BZX84-B16,215 — 12 шт. В цепях ограничения выбросов управляющих сигналов на входе силового модуля. По 2 на канал.
- BZV55C8V2, Стабилитрон .5Вт, 8.2В [LL-34 / MiniMELF / SOD-80C], [EOL] — 12 шт. Цепи стабилизации вторичных источников питания для 3-х оптодрайверов верхних плечей силового модуля.
- Чип резистор (SMD) 1206, 22 Ом, 1%, RC1206FR-0722RL — 6 шт. Цепи формирования питания 3-х оптодрайверов нижних плечей силового модуля.
- ШИМ-контроллер UC2844BD1R2G, Current Mode [SOIC-8] — 1 шт. Первичный источник питания.
- Электролитический конденсатор UHE1H220MDD1TA, THT, 22мкФ, 50ВDC, O5x11мм, ±20% — 1 шт. Питание шим-контроллера первичного источника питания.
- Диод импульсный BAV70,215, 2 х .215А, 100В, общий катод [SOT-23-3] — 1 шт. В цепи подпитки ШИМ контроллера от цепи +15В

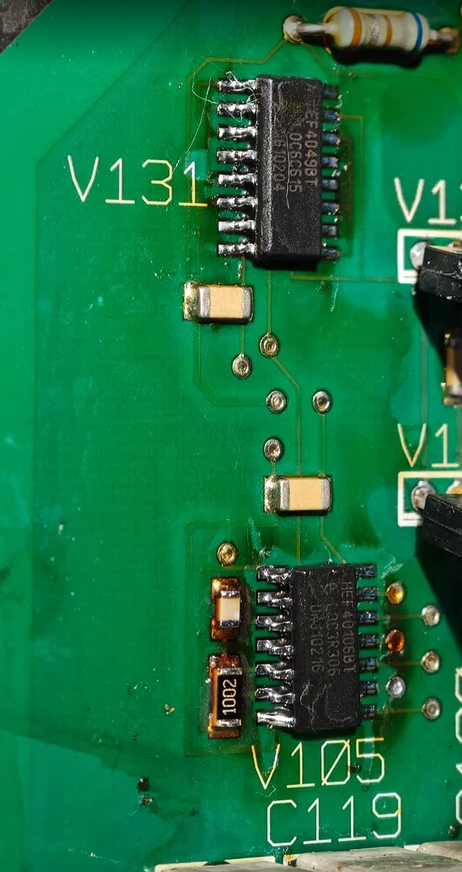

- Инвертирующий буфер HEF4049BT,653 [SO-16] — 1 шт. Буферный усилитель прямоугольных импульсов 2,2 МГц для подачи на двухтактный выходной каскад.
- Инвертирующий триггер Шмитта HEF40106BT,653 [SOIC-14] — 1 шт. Формирователь прямоугольных импульсов 2,2 МГц для вторичных источников питания оптодрайверов верхних плечей.
Причина неполадки до конца непонятна. Предположительно порча элемента в цепи обратной связи первичного источника питания с импульсным возрастанием всех питающих напряжений и одновременным пробоем шим-контроллера, вторичного источника питания верхних плечей и сквозным пробоем силового модуля.
Не исключены и другие сценарии, например, с импульсной высокой нагрузкой по цепи +15В и последующим размыканием. Как следствие, кратковременное возрастание напряжения +15В с порчей мс вторичного источника питания оптодрайверов верхних плечей, диода цепи подпитки шим контроллера, шим контроллера.
Возможно, последующая эксплуатация после ремонта повторит сценарий, если причина не будет устранена.
Спасибо за внимание!
