Последовательное развитие мощных преобразователей частоты вынесло модуль динамического торможения в отдельное устройство, подключаемое к шине DC.

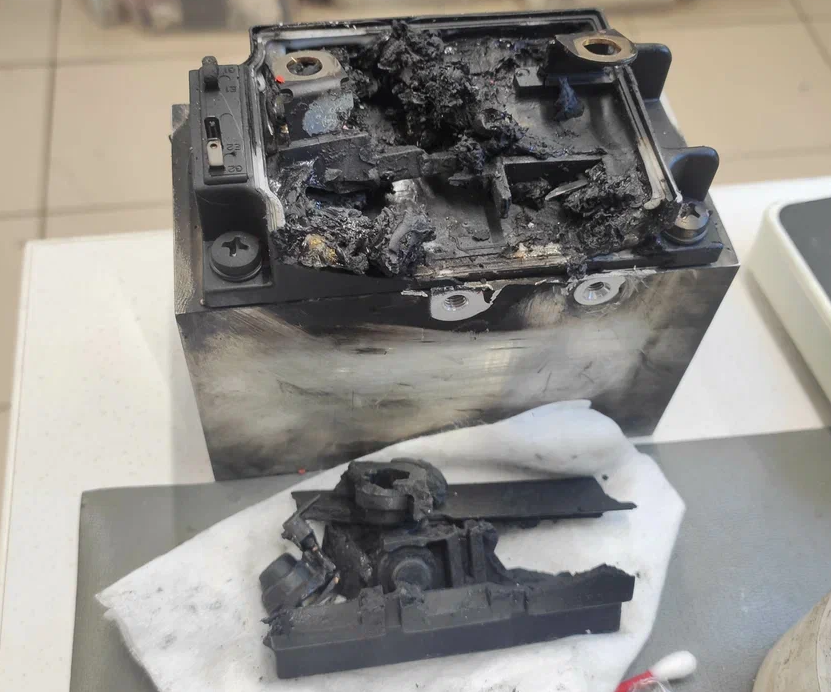

Поступивший модуль был достаточно сильно загрязнен. Внутри взорвавшаяся силовая сборка 2MBI150N-120:
На плате управления выявлено:
- Сгоревший быстродействующий предохранитель 3,15А 500В
- Сгоревшая (обрыв) одна из вторичных обмоток импульсного трансформатора Pikatron WP 1086 G
- Вторая вторичная обмотка этого трансформатора в короткозамкнутом состоянии.
- Поврежденные микросхемы логики CD4044BE и СD4093BE
В случае ремонта также потребуется замена драйвера силового модуля EXB84I, оптопары CNY75С, микросхемы LM219N, некоторых конденсаторов, резисторов и диодов.
Наиболее сложным будет побор аналога импульсного трансформатора. Потребуется приобретение нескольких образцов, изготовление монтажного переходника.
Также потребуется настройка на паспортный уровень срабатывания.
