Данный термотрансферный принтер обладает высокой скоростью печати и предназначен для использования на конвеерных линиях.
Аппарат поступил с неисправностью » Не работает плата управления».
Осмотр внутренних частей выявил:

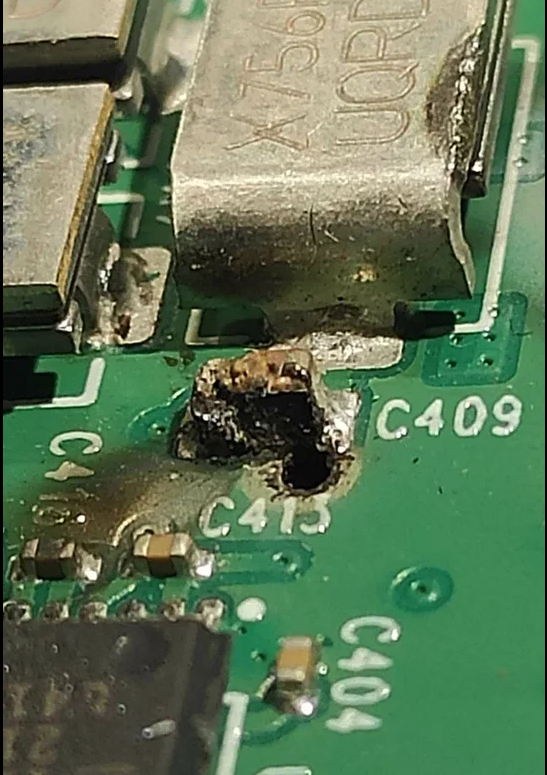

Прогорание внутриплатного участка вблизи конденсатора C409 —
Повреждение ключа верхнего плеча вторичного источника +12 Вольт транзистора Q6 с замыканием цепи сток — исток. Повреждение резистора R25 с обрывом сопротивления.
Множественное электрическое повреждение вторичных источников питания процессора U35.
Электрическое повреждение процессора U35 марки ZYNQ XC7Z020.
Вывод: изделие повреждено некорректной подачей питания. Ввиду повреждения центрального процессора, содержащего внутреннюю программу и конфигурацию, ремонт изделия невозможен.
Изделие подготовлено к выдаче в исходном состоянии за исключением:
- Демонтирован конденсатор С409
- Демонтированы и смонтированы на место только на ножки 10,11 микросхемы U27 и U31 ввиду их неисправности.
Примечание. После определения неисправности центрального процессора поиск других неисправных частей был прекращен.
