Этот клапан применяется совместно с газовыми горелками для регулируемой подачи газа и обеспечения безопасности.

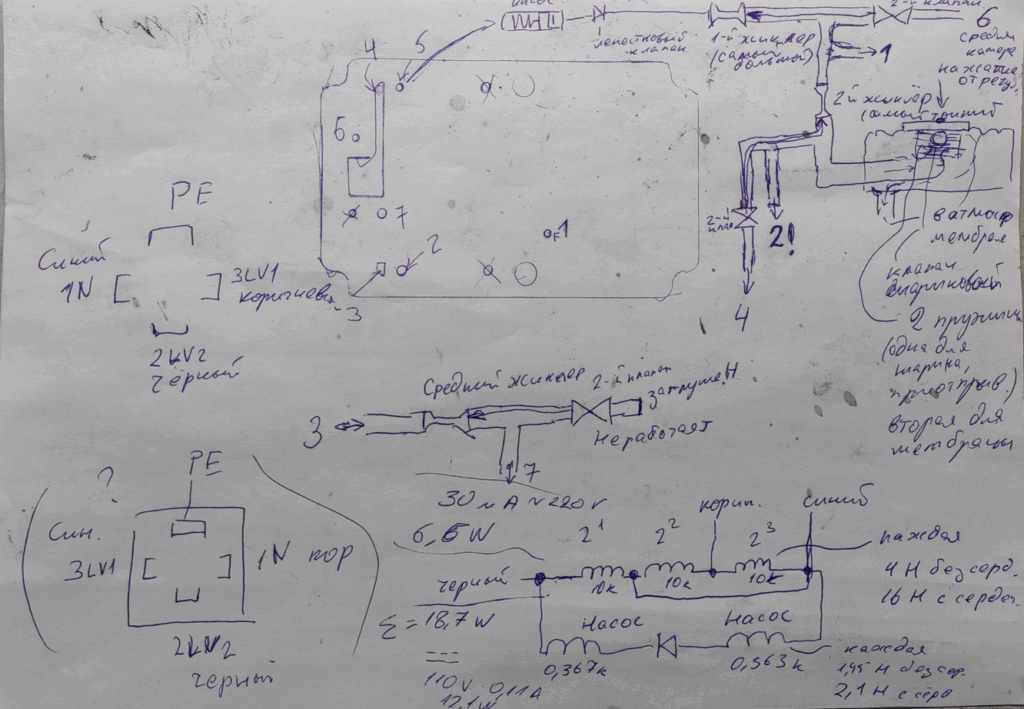

Клапан сам по себе не прост, имеет множество диффузоров, жиклеров, мембран, пружин, лепестковых клапанов, фильтров, каналов и т.д.
Помимо разборки и чистки необходимо обратить особое внимание на состояние лепестковых клапанов. Они достаточно нежные, чувствительные к механическим воздействиям. Лепесток выполнен из тонкого листа пружинистой стали, в ходе продолжительной эксплуатации истончается еще сильнее в месте контакта с седлом клапана, из-за чего может перестать нормально функционировать.
После ремонта необходимо произвести тестирование клапана в сборе согласно его спецификации. Для этого потребуется создать необходимое давление (разрежение) в измерительном канале тяги, а в основном канале обеспечить измерение прохождения газа (воздуха) под небольшим избыточным давлением. Для этой цели можно использовать пылесосы с возможностью нагнетания воздуха с регулируемым ответвлением с целью регулирования давления в подаче и пластиковый пакет на выходе клапана.
Для измерения давления на входе использутеся барометр от измерителя кровяного давления. Для тестирования разрежения канала тяги — водяной уровень.
При таком методе удается качественно и количественно оценить работоспособность клапана с достаточной точностью измерения.
Видео тестирования:
Фотографии процесса диагностики Kromschroder CG30R03-VW5CWZZ — тут.
Спасибо за внимание!
