В зоне рабочей ванны имеется несколько датчиков уровня воды поплавкового типа. Они служат для контроля наполнения ванны, поддержания необходимого уровня диэлектрика. В случае неисправности какого-либо датчика или их электрических цепей будет нарушена или вовсе станет невозможной работа станка.
Сигналы с датчиков уровня воды, как и с других важных датчиков, поступают на плату MACH_CON для дальнейшей передачи на плату IO_PCB.
Схема платы MACH_CON и цепей датчиков.
AUS023F_MACH_CON 2019_Chap 3.4 Wiring Diagram
Напоминаем, что для сервисных инженеров имеется доступ к интерфейсу контроля состояний.

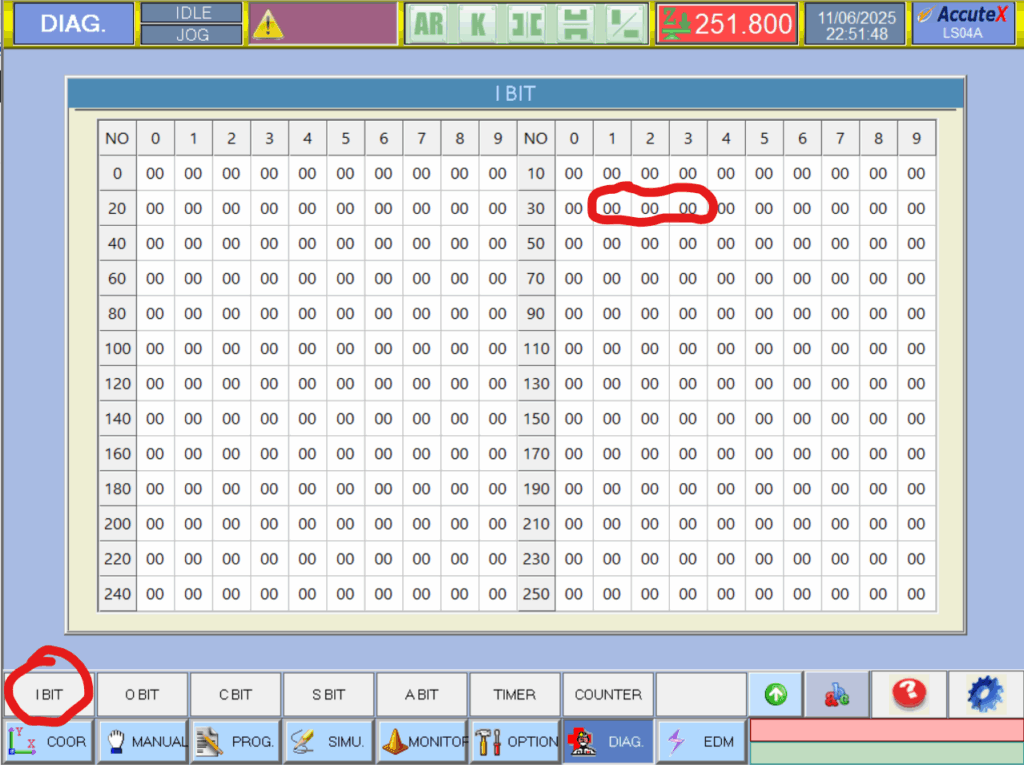

Для этого нужно зайти в меню «Диагностика», затем открыть вкладку «MLC_Status» и перейти в раздел «I BIT»:
Состояние всех трех датчиков уровня (два в зоне верхней камеры и один в нижней части рабочей ванны за кожухом) отображается как биты I31 — WAT_SEN1, I32 — WAT_SEN2, I33 — WAT_SEN3
Некоторые замечания:
- Датчики нормально замкнутые, т.е. при отсутствии воды через них должен проходить уровень +24В и поступать в сигнальную приемную часть. В этом случае состояния бита = 00. При срабатывании датчика или разрыве его цепи состояние бита становится значением FF.
- Неудовлетворительное состояние проводов, разъемов, дорожек на платах, пассивных и активных компонентов, паяных соединений в цепях могут быть причиной неполадок.
