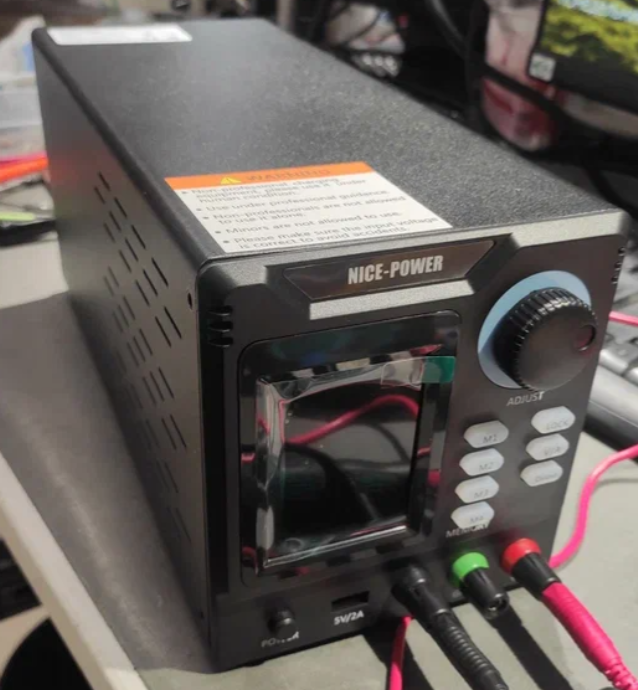

Новая линейка высоковольтных источников питания вызывает интерес со стороны специалистов, нуждающихся в стабильном питании широкого диапазона напряжения при наличии стандартного перечня защит.
Часть информации можно получить со страницы модели производителя:
https://www.nice-power.com.cn/Download

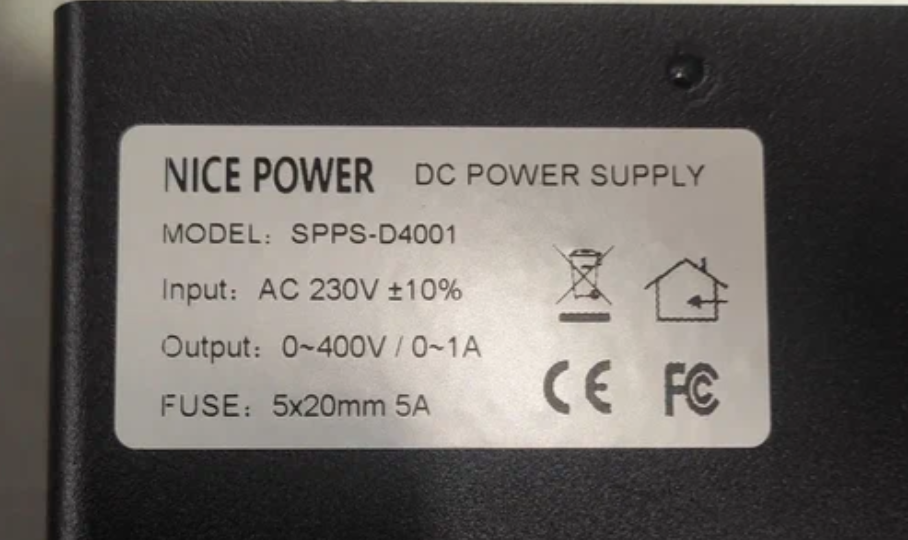

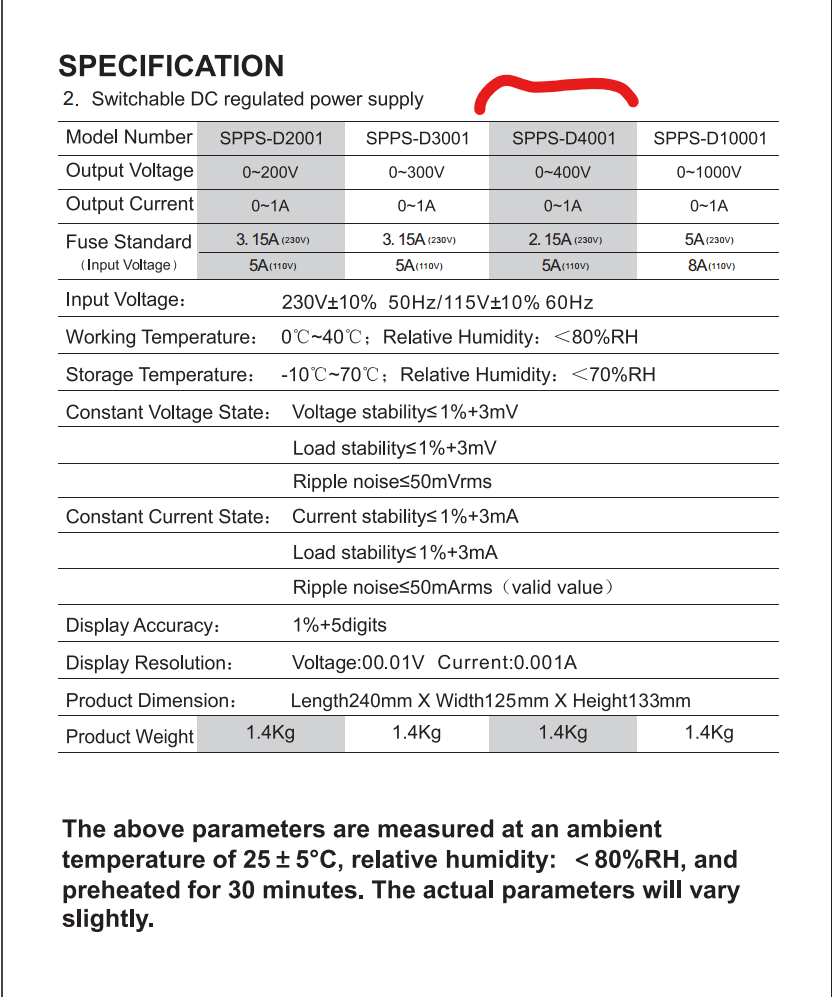

Спецификация:
На младшей модели SPPS-D4001-232 400V 1A мы чуть подробнее остановимся. Эта информация будет полезна тем, кто желает не только пользоваться этим источником, но и представлять, как он устроен изнутри.
Внутреннее пространство свободно для потока охлаждающего воздуха:

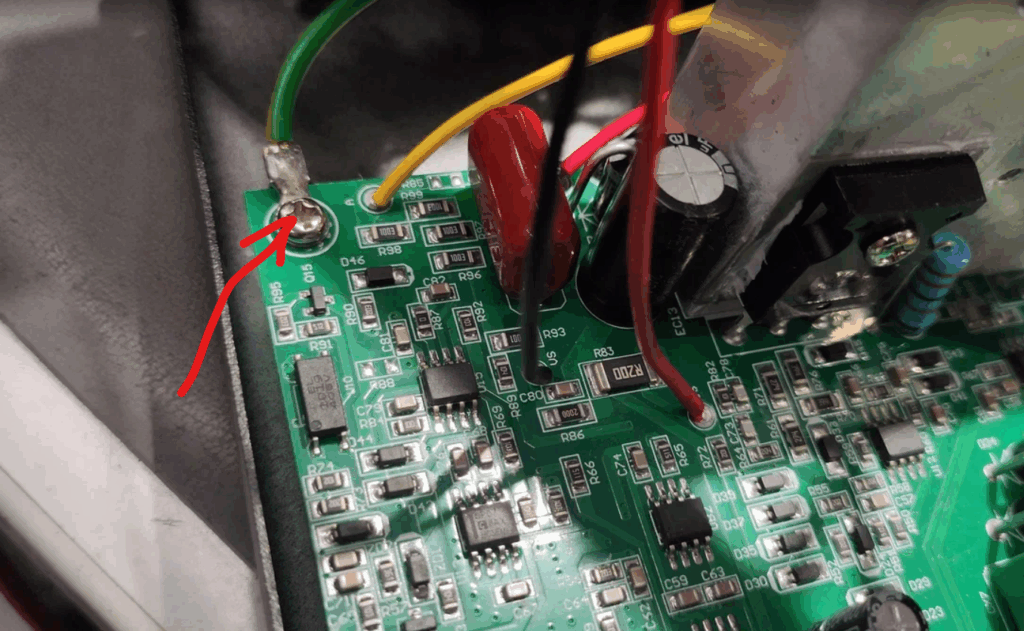

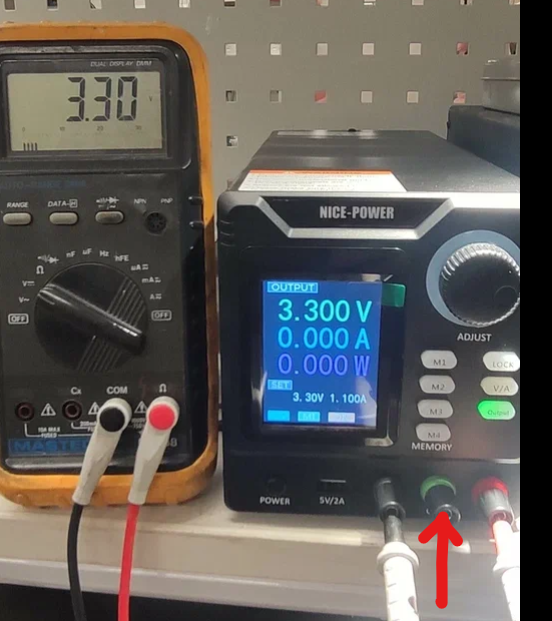

Линия заземления проходит от разъема питания 220В через металлический корпус на среднюю клемму фронтальной панели:

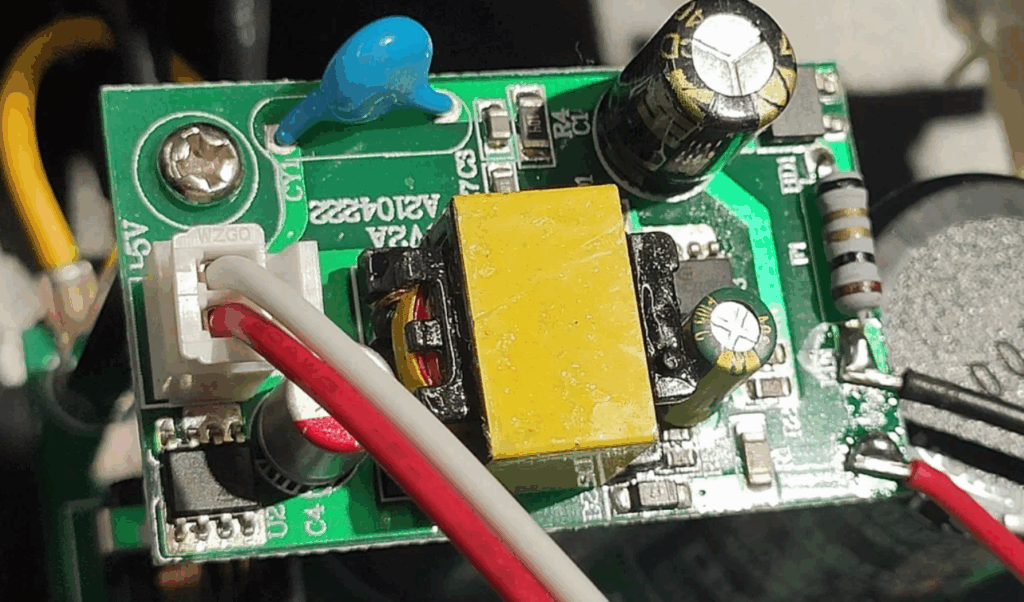

Откинем сразу второстепенный источник 5В 2,1А , предназначенный для питания зарядки USB. Казалось бы, лишняя вешь, но на практике приходится часто использовать камеру смартфона и оперативная зарядка — вполне удобная штука.

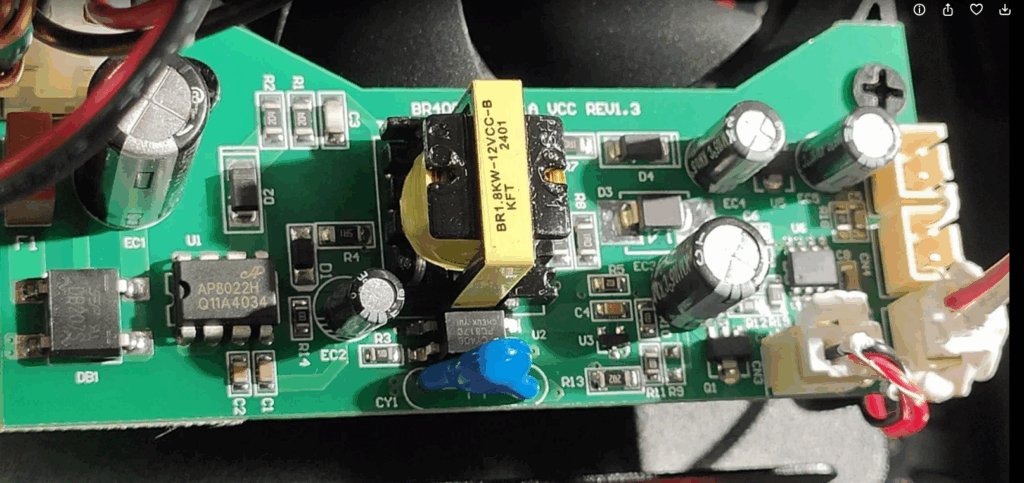

Еще один вспомогательный источник питания явно разрабатывался под данный девайс:
Он же питает и вентилятор, когда подается команда на его включение.

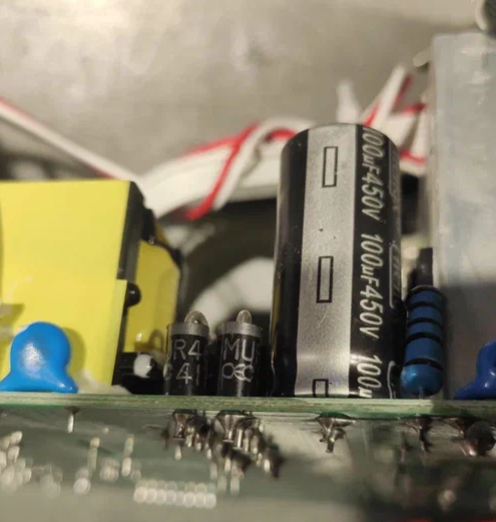

Схемотехнически основной источник состоит из 2- ступеней. Первая ступень — импульный преобразователь типа LLC Half Bridge с выходной емкостью 100 мкФ 450В:

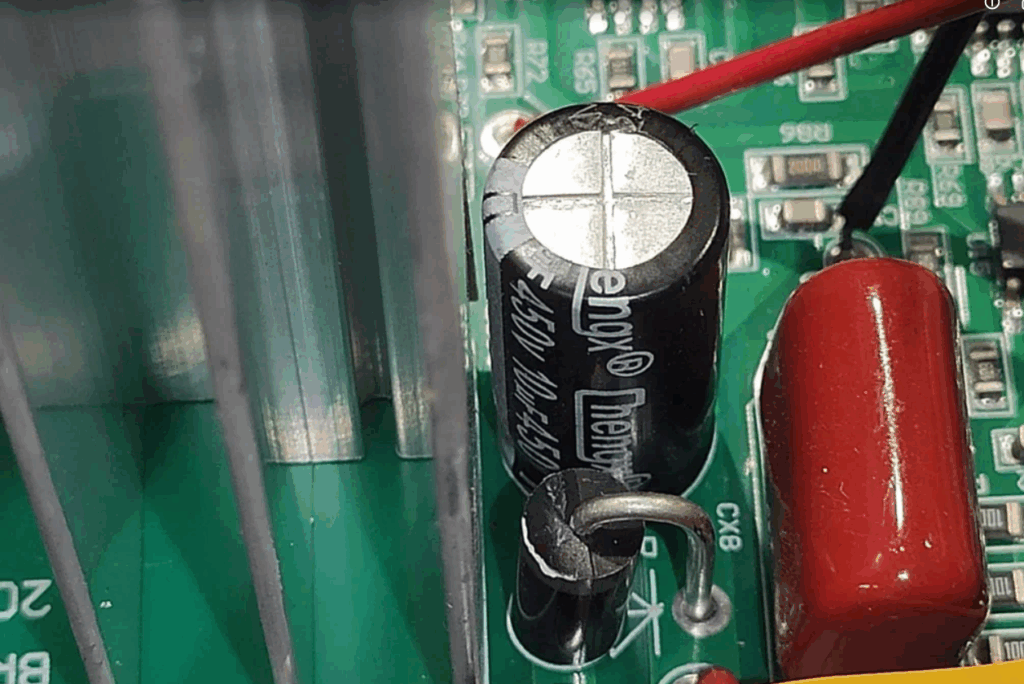

Вторая ступень — линейный стабилизатор с выходной емкостью всего 10 мкФ 450В:
Такая схема позволяет снизить уровень пульсаций на выходе до заявленных менее 50 мВ rms. В данном обзоре эта величина не измерялась.

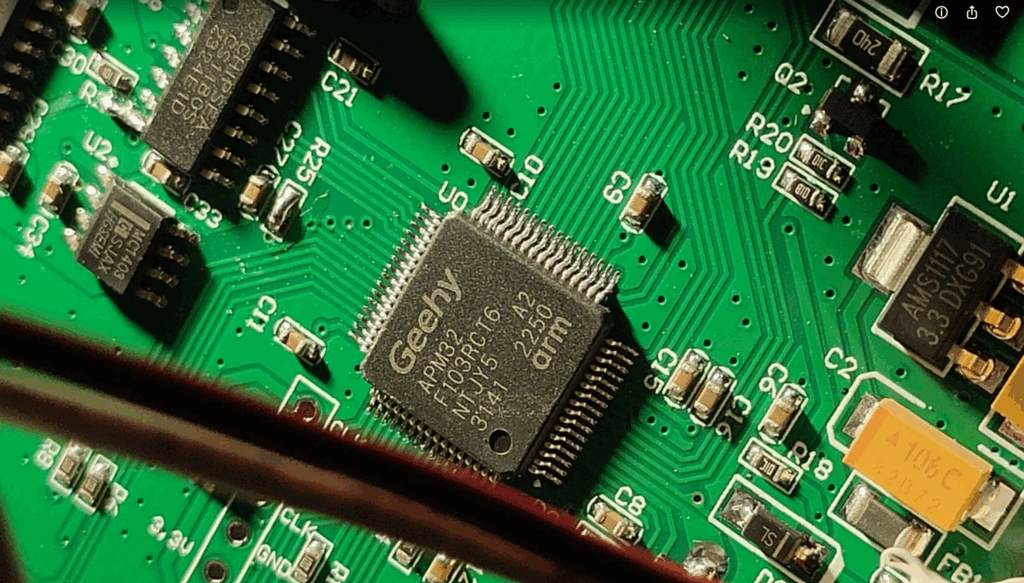

Плата управления реализована на 32-х битном контроллере Geehy APM32 F103RCT6:

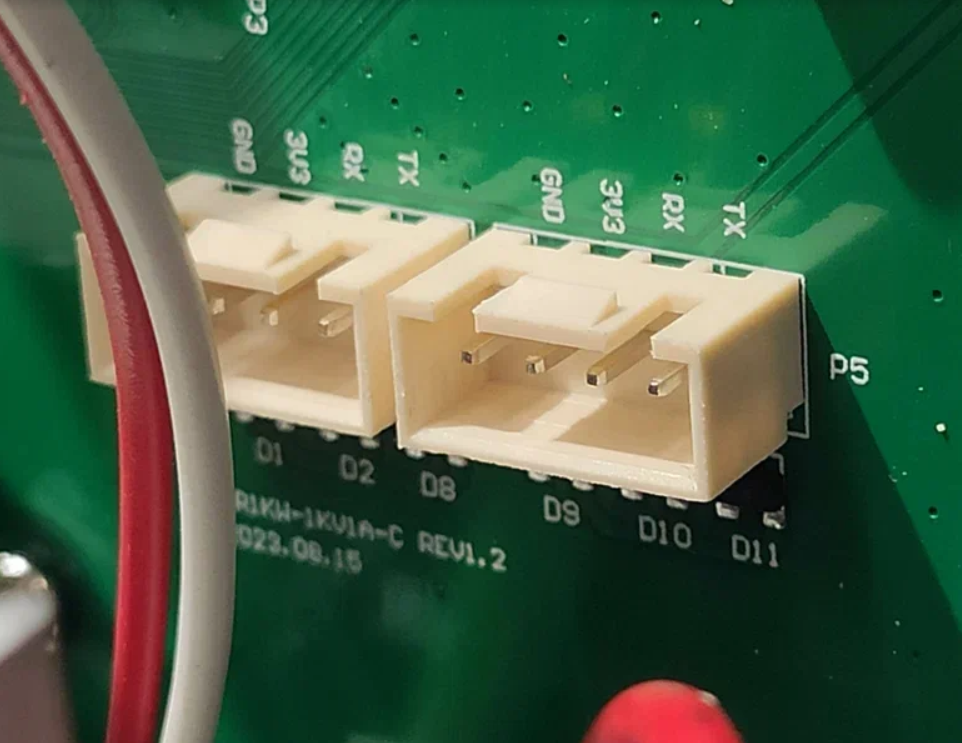

На плате имеются разъемы для подключения по RS232:
Сама плата управления имеет признаки универсальности для всей линейки, возможно она отличается только прошивкой контроллера.
Краткие функциональные тесты показали достаточно неплохие результаты по точности напряжения и тока в режимах CV/CC почти во всем рабочем диапазоне, за исключением токов в его начале.

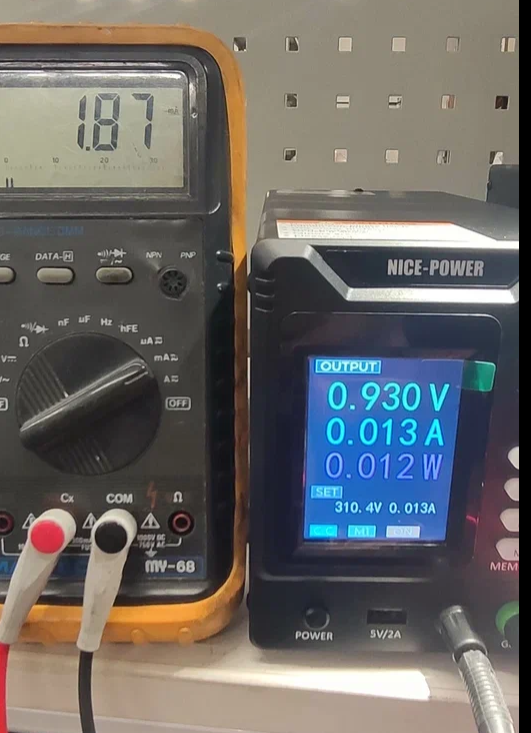

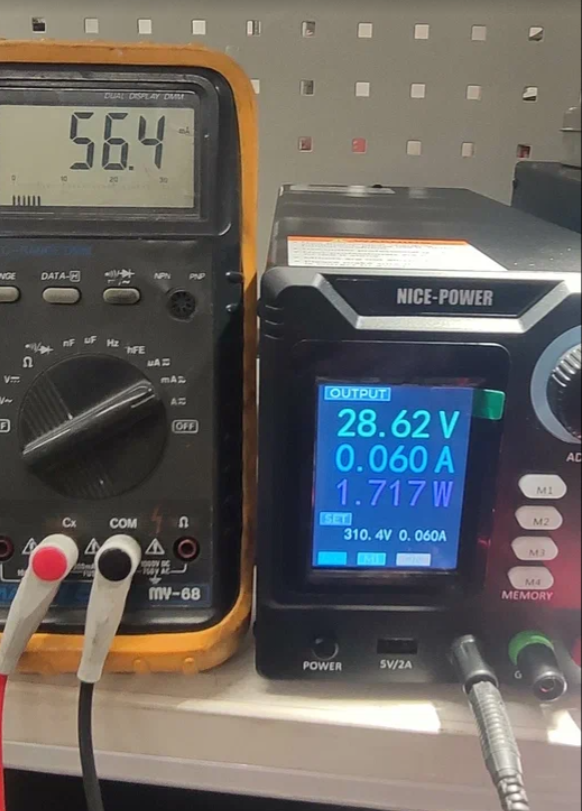

При снижении тока до 50 мА и ниже источник перестает быть точным. И уже не способен обеспечить ток в 13 мА.:
Т.е. в начале диапазона по току нельзя его считать точным, но можно использовать с учетом поправки.
Еще один недостаток связан с общим дизайнерским свойством линейки. Важнейшая индикация режимов CV/CC вынесена на цветной дисплей в одну позицию и стала едва различимой. Понять в каком режиме находится источник стало легче по косвенным признакам, чем по данному индикатору:
В целом, эти недостатки можно простить за довольно неплохие показатели и свойства устройства в сумме.
Более подробные фотографии источника питания Nice Power SPPS D4001 (400 В 1 А) тут.
Можно ли включать источники последовательно целях получения бОльшего напржения — этот вопрос остается открытым. Хотя, судя по ответу производителя, так можно делать, но осторожно, уравнивая все параметры на всех блоках, иначе их можно повредить. Этой теме будет посвящена отдельная статья.
Спасибо за внимание!
