Блок питания имеет алюминиевый корпус. На передней панели расположены:
- Выключатель питания
- Индикатор питания
- Индикатор срабатывания защиты от превышения тока нагрузки
- Регуляторы грубой и точной подстройки напряжения
- Вольтметр выходного напряжения
- Амперметр тока нагрузки
- Клеммы контроля напряжения на нагрузке внешним прибором.
- Индикатор перегрузки (срабатывает при потере контакта в цепи обратной связи)
- Предохранитель по выходной цепи номиналом в 16А
Задняя панель плоская, без выступающих частей, удобная для монтажа, имеет 4 отверстия для крепежа, винт для заземляющего контакта.
Габаритные размеры блока 225*150*80 мм (Ширина*Высота*Глубина)
В верхней и нижней панели имеются вентиляционные отверстия для естественной вентиляции и охлаждения. При нагрузке током в 4А при 5В нагрев блока не ощущается. При этом от сети 220 Вольт потребление тока составляет 135 мА. Без нагрузки потребление тока от сети 220 Вольт составляет 22 мА.
Сетевой разъем питания 220 В 50Гц типа CA 3 GS
Соответствующий разъем кабеля должен быть типа CA 3 LD
Выходной разъем типа CA 6 GS
Соответствующий разъем кабеля должен быть типа CA 6 LD
Данный блок питания интересен обратной связью по напряжению на нагрузке:
Без подключенной обратной связи блок питания будет поднимать напряжение до 11,4 В, индицируя состояние «Перегрузка».
Управление импульсным преобразованием энергии выполняет микросхема TDA4605-2
Измерительная часть в цепях вторичного питания исполнена на счетверенном операционном усилителе LM324N

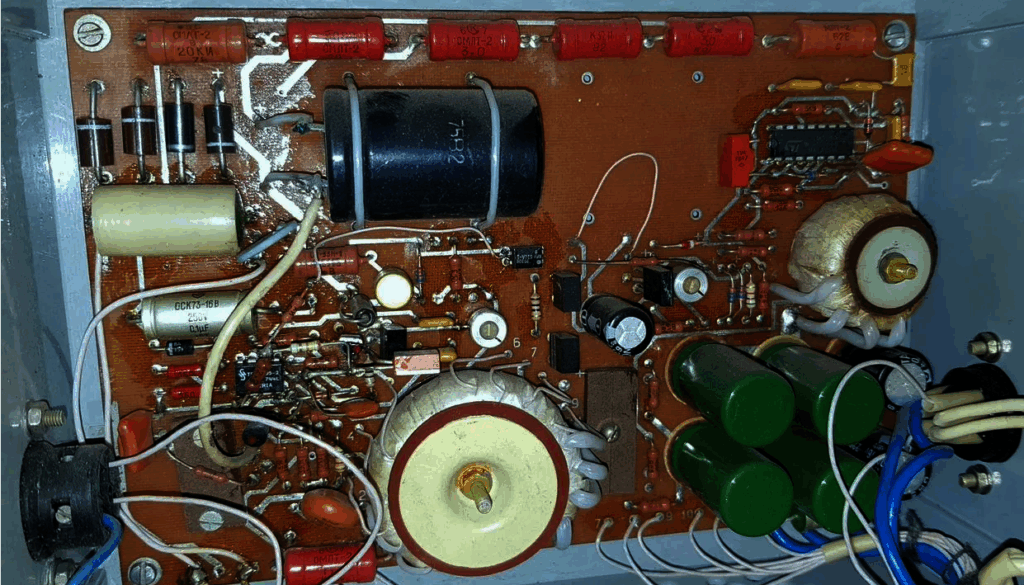

Внешний вид платы:
Первичный ключ и выпрямительные диоды прижаты к толстой задней алюминиевой панели через изолирующие термо прокладки.
Примечательно, что несмотря на возраст, величины емкостей электролитических конденсаторов и их эквивалентных последовательных сопротивлений находятся в номиналах. Переменные подстроечные резисторы работают без прерывания контакта на ползунке.
Блок питания пригоден для эксплуатации внутри помещений без ударных нагрузок и вибраций.
Идеален для случаев, где требуется высокая стабильность выходного напряжения на нагрузке независимо от тока потребления, длины соединительного кабеля.
