Легендарный стоечный бесперебойник от компании Schneider. Аккумуляторный блок на 24 Вольта может содержать как 2 аккумулятора, так и 4.
Отличительная особенность — использование массивного трансформатора, который используется как для преобразования энергии от аккумуляторов в сетевое вторичное питание, так и для преобразования энергии от сетевого первичного питания в целях заряда аккумуляторов. Здесь нет сквозного преобразования, т.е. при пропадании сети производится релейная коммутация и запуск инвертора, что влечет за собой кратковременное проседание питания для подключенных устройств.
Поступивший в ремонт экземпляр страдал тем, что не держал нагрузку при питании от батарей. Привычная мысль, что виноваты аккумуляторы тут не подтвердилась, даже на хороших аккумуляторах при нагрузке в 200 Вт бесперебойник выключался.

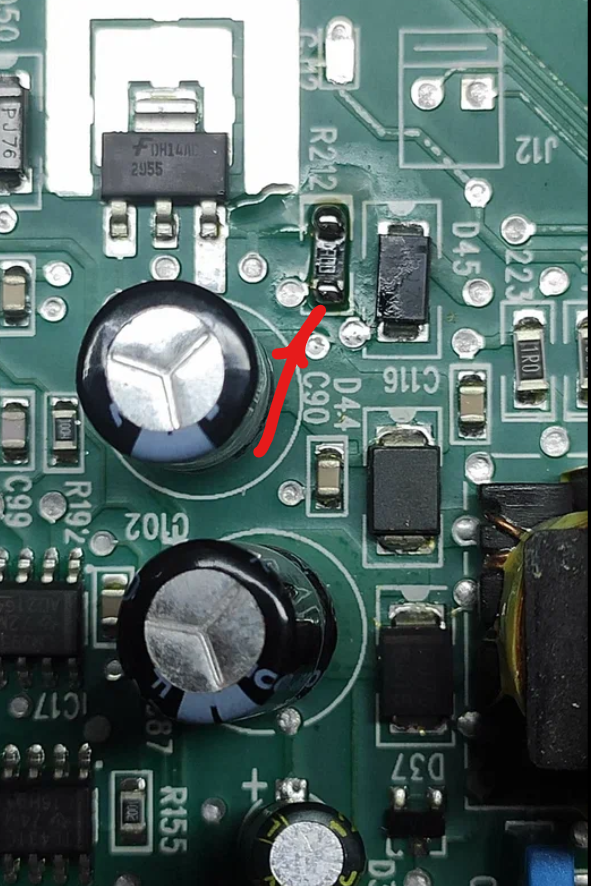

После разборки и сборки аппарат совсем перестал включаться как от аккумуляторов, так и от сети. Беглый осмотр показал отказ работы вторичного источника питания, который используется низковольтной частью платы. Оказалось, что виноват не вторичный источник, а всего лишь резистор R212 в 1 Ом, через который на него подается питание 24 Вольт:
Резистор потерял внутренний контакт, питание не подавалось в нужном количестве.
Помимо этого обнаружено, что многие эллектролитические конденсаторы «подустали», также требовали замены.
Фотографии внутренностей SUA1500RMI2U, платы: https://disk.yandex.ru/a/rJNAovDmBn6GBw
Спасибо за внимание!
