Данный ПЧ используется в климатической камере VEMAG, нагружен 4-х киловаттным двигателем рециркуляции воздуха.
Помимо общего загрязнения системы охлаждения и сбоя параметров, касающегося токов двигателя, обнаружено некорректное внутреннее измерение напряжения шины DC. Вместо положенных 540 Вольт измеритель выдавал 485. В истории ошибок имеются записи, касающиеся пониженного напряжения контура DC.

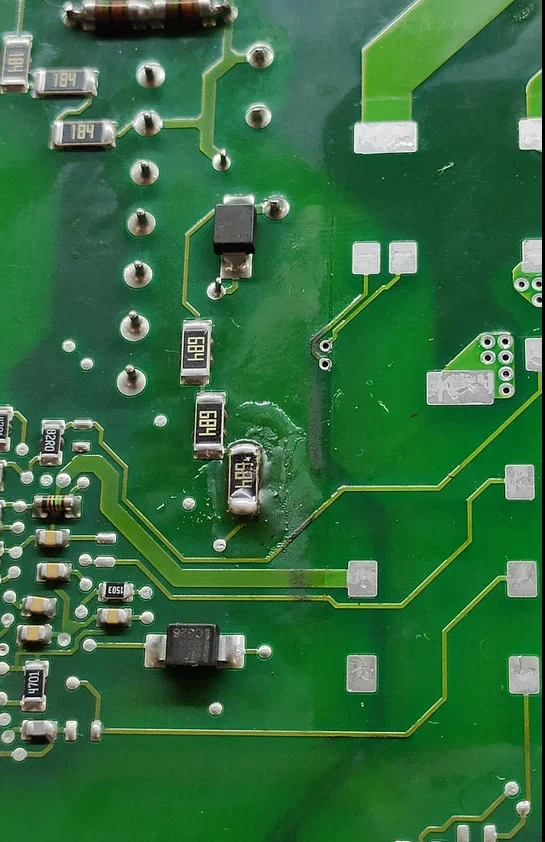

Верхнее плечо делителя состоит из 3-х последовательно включенных резисторов 680 кОм:

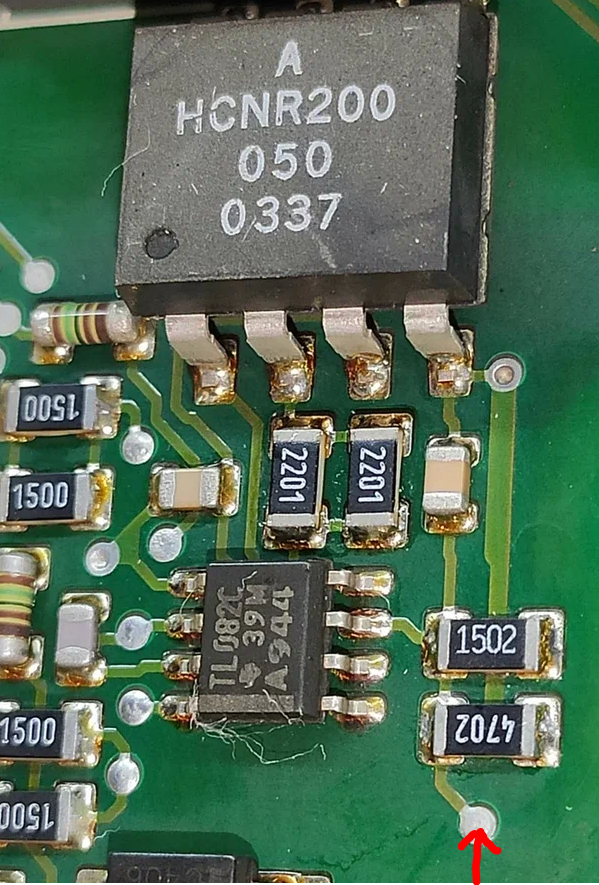

Нижнее плечо делителя состоит из параллельно включенных резисторов 15 и 47 кОм:
Замена резистора 47 кОм на 82 кОм полностью устранила ошибку измерения напряжения контура DC.
По традиции, фото/видео материалы о Vacon NXS00075A5H1SSSA1A3000000.
Хочется отметить дружелюбный, интуитивно понятный интерфейс панели управления данного ПЧ.
Спасибо за внимание!
