Этот частотный преобразователь работает в составе мощного компрессора Atlas Copco для обеспечения производственной линии сжатым воздухом давлением 2-3 кгс/см2.

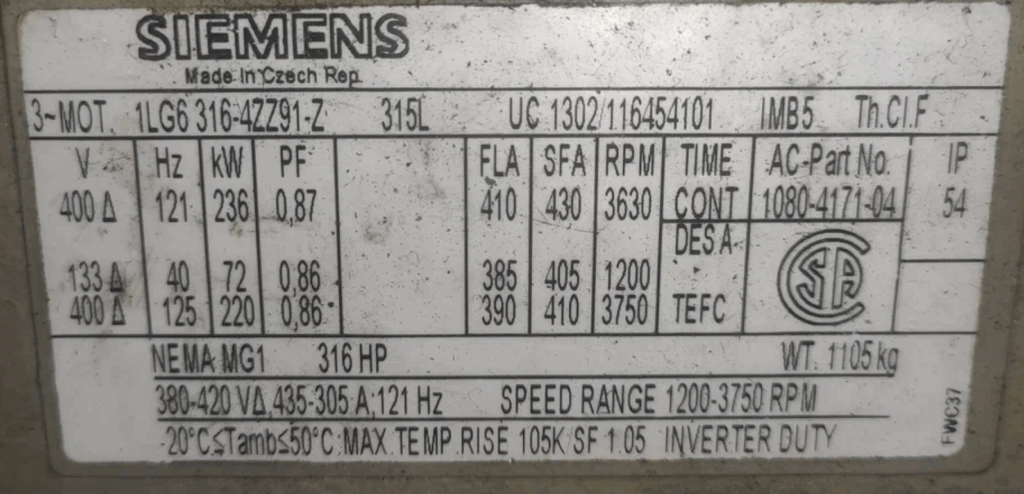

Вот табличка управляемого двигателя мощностью 316 лошадиных сил:

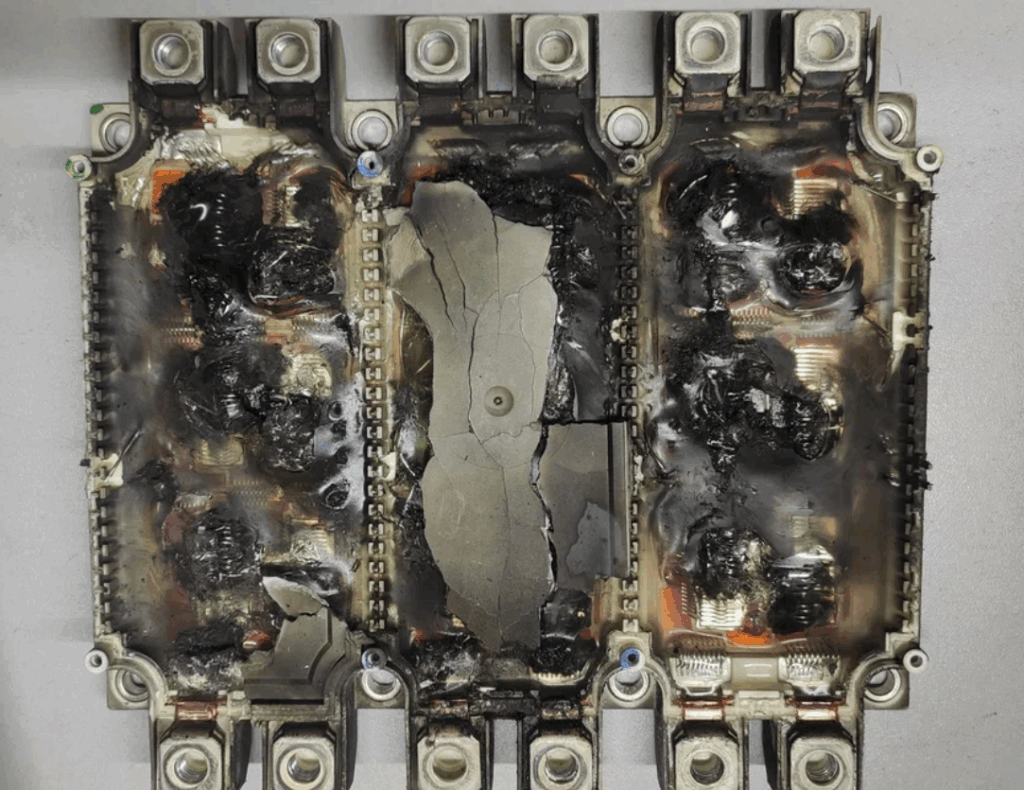

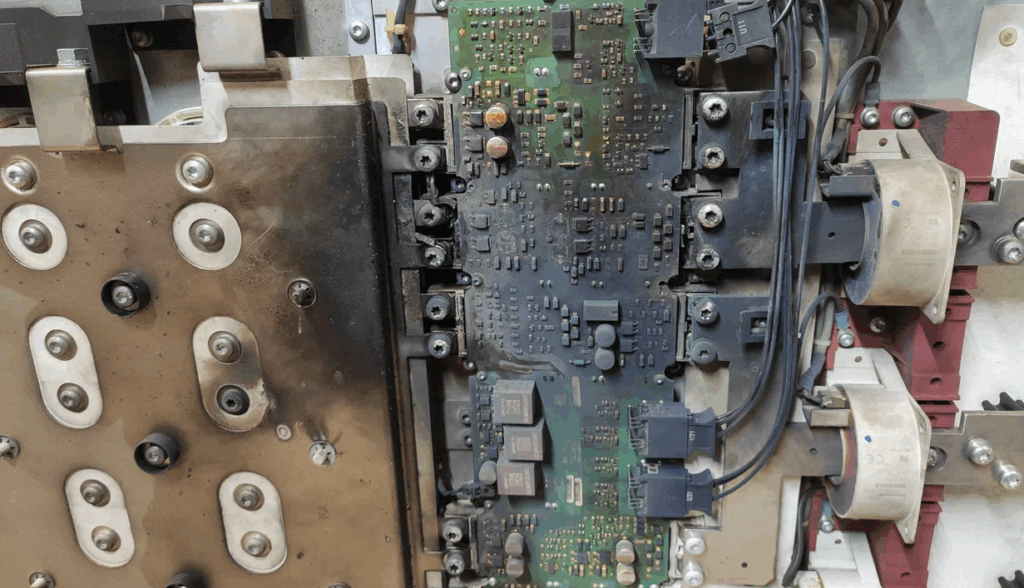

ЧП поступил со взорвавшимся силовым модулем, поврежденной платой управления силовыми модулями:

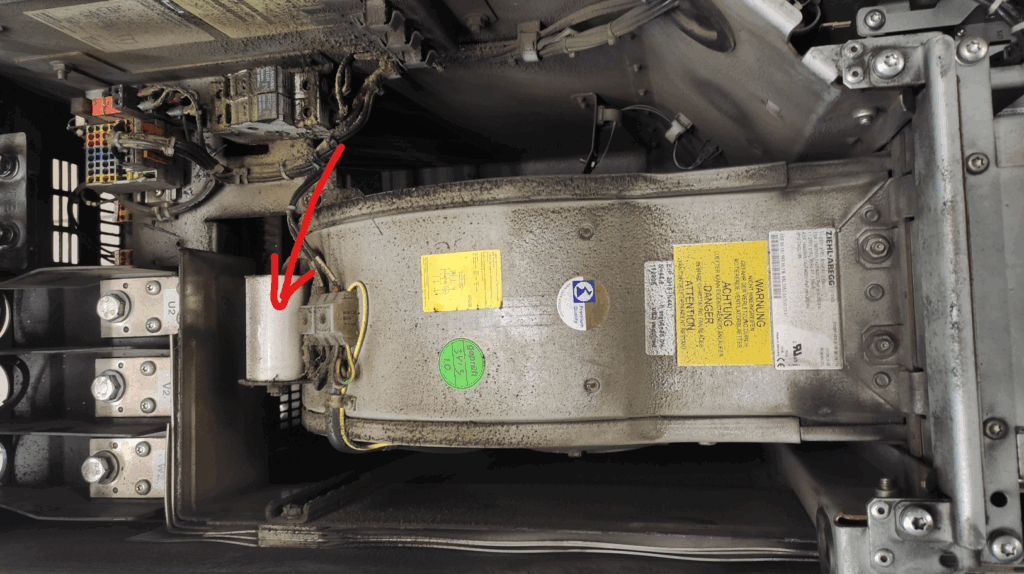

В ходе чистки и проверки системы охлаждения ПЧ выяснилось, что нагнетающий вентилятор работает с недостаточной производительностью и с завышенным потреблением тока, вместо положенных 3 Ампер он кушал около 7.
Причина оказалась простой — потеря емкости фазосдвигающего конденсатора (фактические 2 мкФ вместо положенных 14 ) :

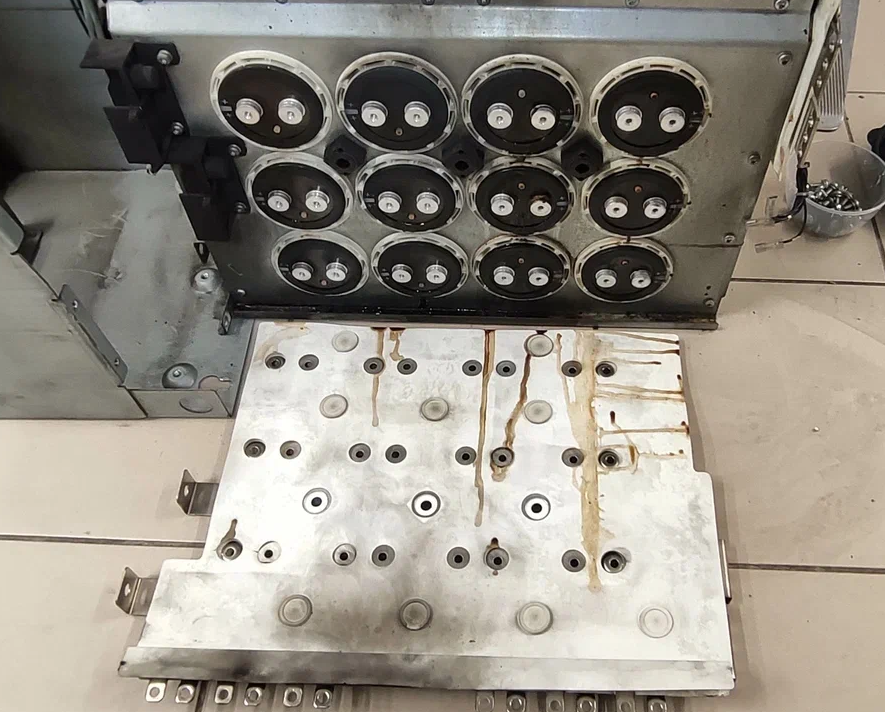

Часть конденсаторов дала течь электролита:
Было принято решение о замене всех конденсаторов.
Заказчик торопил с ремонтом, из-за чего было упущена проверка выпрямительного блока.
Уже на производстве после запуска обнаружился дисбаланс потребления по фазам питания (210/190/80А)
Поврежденный тиристорный модуль удалось вернуть к жизни:
По традиции, фото видео материалы внутренностей Siemens 6SL3224-0XE42-0U.
Спасибо за внимание!
