Проверка токовых датчиков на постоянном токе на примере LENZE EVS9324-EP

В этом серводрайвере присутствуют только два датчика на шинах U и V. Значение тока по шине W процессор вычисляет исходя из принципа «сколько токов в сумме втекло в двигатель, столько и вытекло» , т.е.

Iu + Iv + Iw = 0

Откуда следует:

Iw = - ( Iu + Iv )

Используются датчики тока T60404-N4646-X330

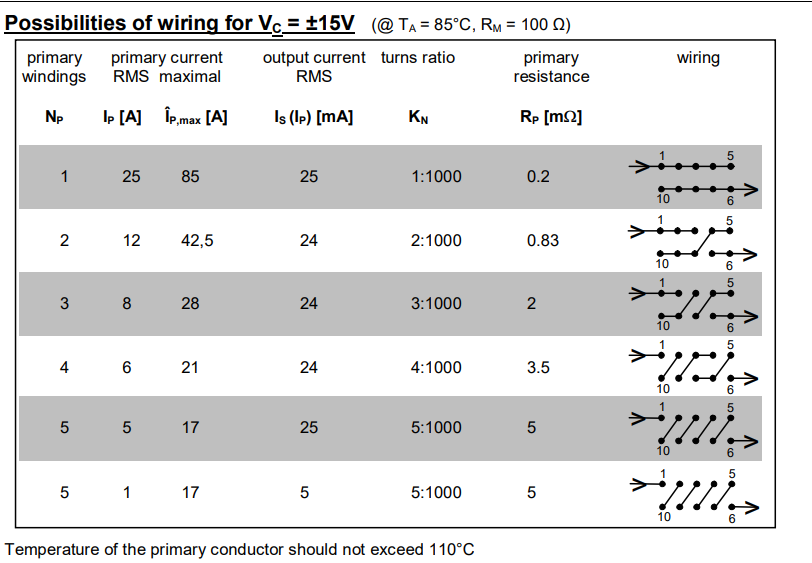

Характерная особенность этих датчиков — возможность устанавливать нужную чувствительность, иначе сказать — требуемый коэффициент передачи по току. Одновременно меняется и сопротивление первичного шунта. Подробнее можно почитать в даташите на этот датчик.

В нашем случае он используется в конфигурации 2:1000 с сопротивлением шунта 0,83 Ома и номинальным RMS током 12 А

Выход датчика подключен к делителю — фильтру:

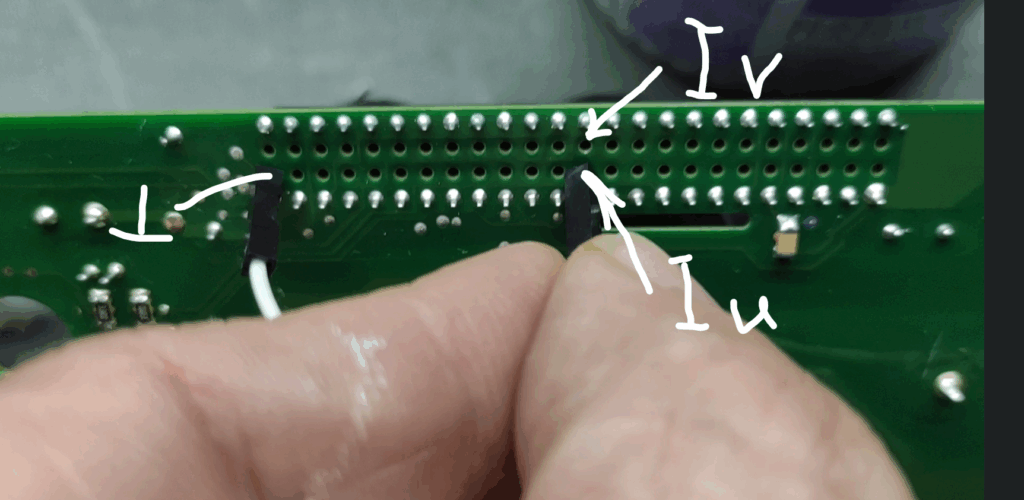

Вычислям выходные сигналы на пинах разъема, подключаем к ним мультиметр в режиме измерения напряжения постоянного тока.

На силовые цепи подаем постоянный ток обоих полярностей от внешнего блока питания (0, +-5А, +-10А). Предварительно к силовой плате подключаем питание 3В 380В. Соблюдаем осторожность и безопасность!

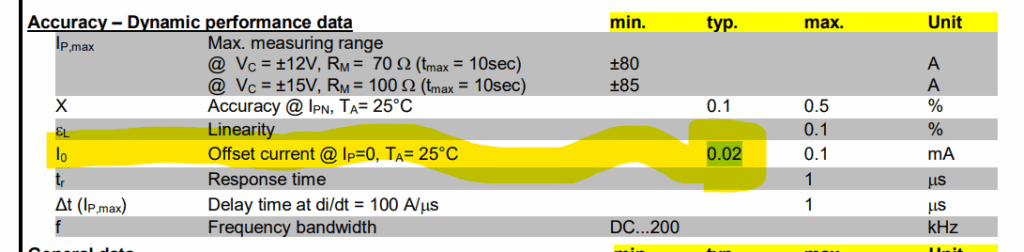

Убеждаемся что при отстутствии силового тока смещение выходного сигнала не превышает значения: 0,0001А *16,5 Ом = 0,00165 В =1,65 мВ:

Производим замер по обоим каналам вначале на токах +-5А, затем +-10А. Убеждаемся в показаниях выходного сигнала +-0,15 В и +-0,3 В соответственно.
