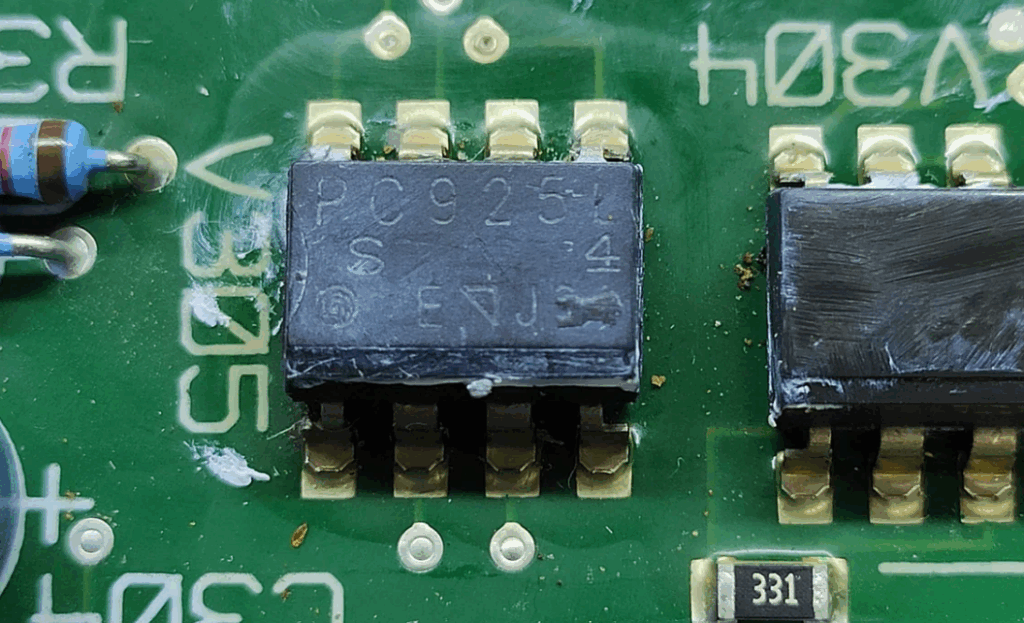

Схема управления силовым модулем состоит из 6-ти оптодрайверов PC925L :
Каждый драйвер управляет одним из шести IGBT транзистором силового модуля BSM25GD120DN2

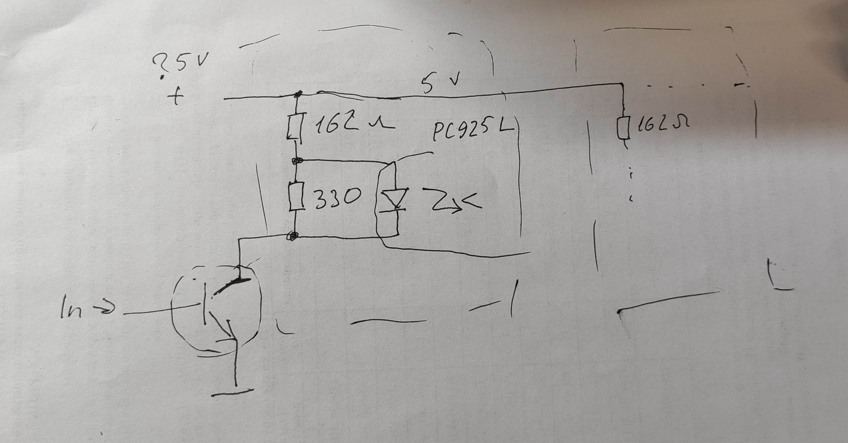

Аноды светоизлучающих диодов всех драйверов подключены к питанию + 5В через резисторы 162 Ома.
Между анодом и катодом каждого драйвера имеется резистор 330 Ом :
Конструкция позволяет отключить плату управления, подать питание 380В на силовую часть, имеющую полноценное автономное вторичное питание.

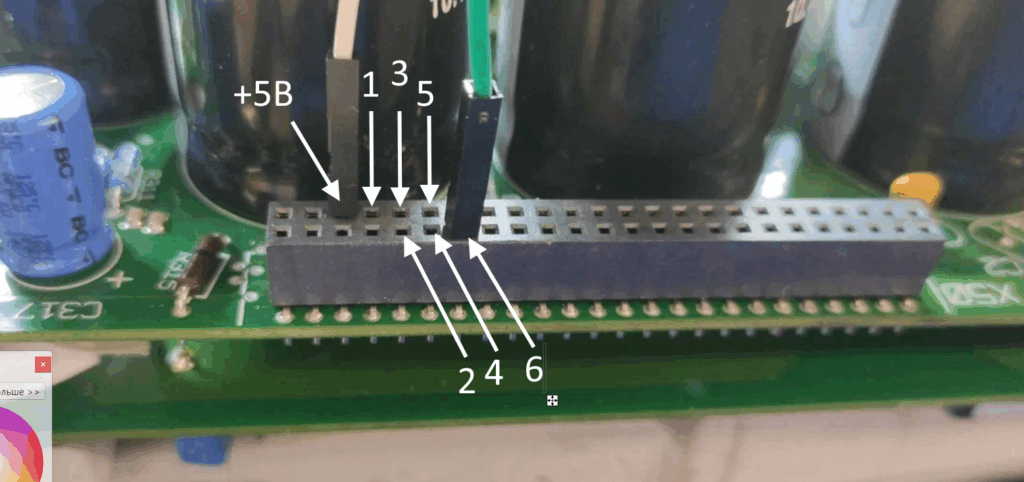

В освободившемся разъеме находим контакты питания +5В и катодов драйверов:
Если у Вас нет генератора прямоугольных импульсов, то можно использовать источник постоянного напряжения 4-5 Вольт, а короткий импульс получать кратковременным касанием катодного проводника на минус источника.

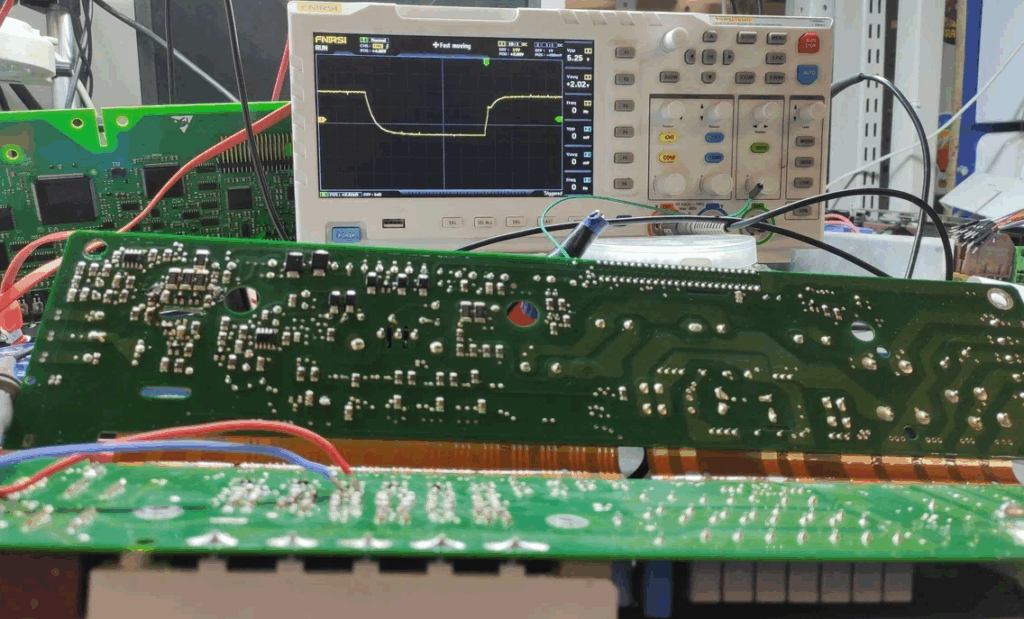

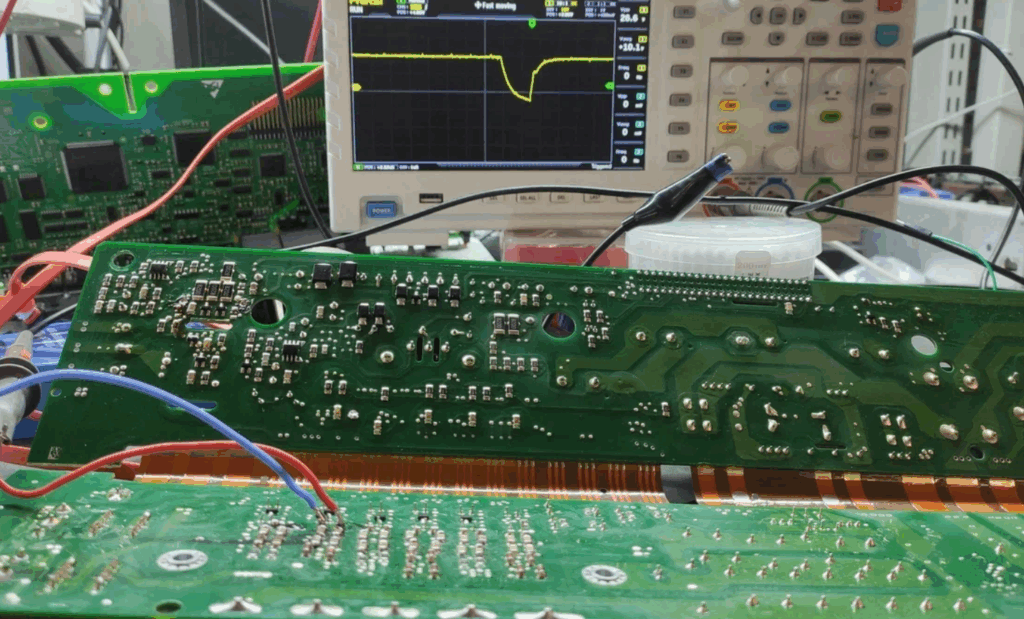

Последовательно, начиная с первого драйвера подпаиваем проводники ко входам силового модуля для подключения осциллографа, подаем питание, «искрим» катодом, получаем изображение выходного сигнала:
Замечаем, что время нарастания сигнала достаточно короткое, около 200 наносекунд, а время спада несколько больше, около 350 наносекунд. Проверяем схожесть скоростей нарастания и спада по всем 6-ти драйверам.
Для наглядности — короткое видео о процессе теста:
Спасибо за внимание!
