Как правило, диагностика частотных преобразователей начинается с силовой части. Проверяется диодный мост, а также силовые транзисторы в режиме прозвонки диодов. В терминологии такого производителя как Danfoss этот тест называется статическим. Но такой тест не дает однозначного ответа на вопрос, исправна ли силовая часть, функционирует ли она в полной мере, включая драйверы управления?
В идеале хорошо бы проверить функционал выполнения управляющих команд. Т.е. подключить необходимое питание, поочередно подавать команды на открытие верхних и нижних плеч силовой части под нагрузкой с ограничением тока и наблюдать фактическую работу этих плеч.
Высший пилотаж — замена команд управляющей платы тестовым источником с соблюдением выдержек времени на перектрытие сигналов для предотвращения сквозных токов и контролем фронта и спада сигналов на затворах силовых транзисторов. Этот контроль полезен в случаях, когда имеются симптомы перегрева силовой части, который часто происходит из-за чрезмерно растянутого по времени открытия или закрытия транзисторов.
Надо сказать, что не всегда удается произвести такие проверки без значительного вмешательства в штатную схему. Но иногда это удается сделать легко и непринужденно, если силовой модуль подключается к управляющей плате шлейфом на разъемах.

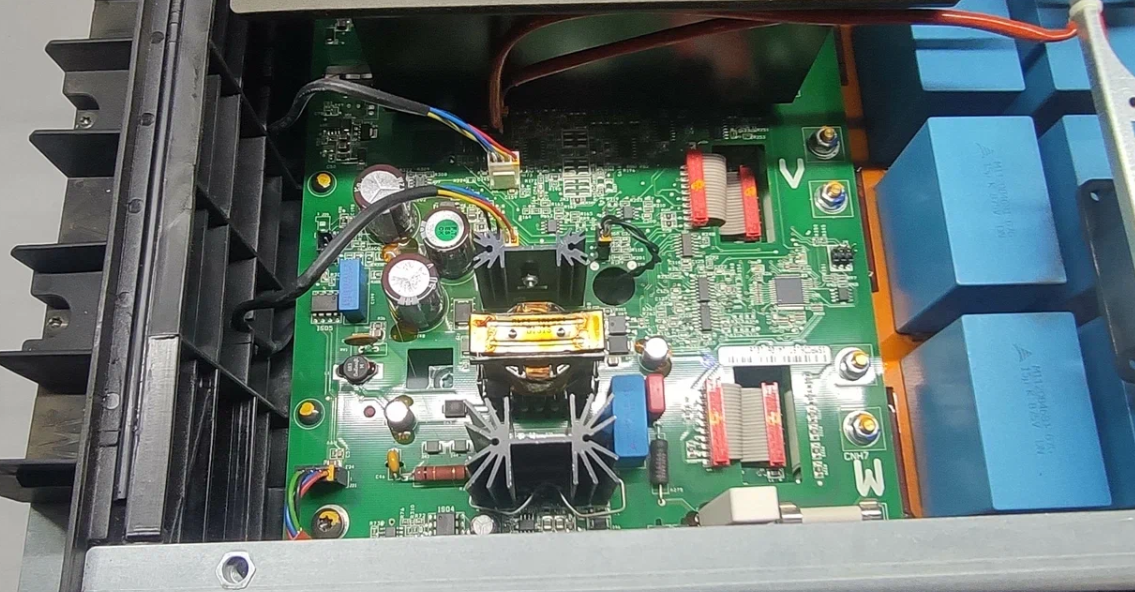

Пример такого теста — в этом коротком видео:
