Бывают в СЦ случаи затянувшихся ремонтов, но все же переходящих в активную фазу завершения. С этим датчиком пламени случилась подобная история с осложнением. Первый инженер взял в работу, но не смог дать толку.
Прошло время, дали этот датчик в работу другому инженеру, который смог прочитать документацию, выяснить, что слабоым звеном в этих датчиках является лампа с холодным катодом, чувствительная к ультрафиолету — составляющему излучению пламени газовой горелки. Указал эту лампу как требующую замены. Где-то даже нашел регламент на датчик, где рекомендовано менять эту лампу каждые 500 часов работы.
Долго согласовывали с клиентом. Второй инженер заболел. Клиент согласился, дали в работу третьему инженеру.
На этом этапе при заказе оригинальной запчасти было упущено, что существует два вида ламп на такого рода датчики, визуально ничем не отличающихся друг от друга:
450242680 — для датчика с коротким прямым тубусом
450240650 — для датчика с длинным тубусом (возможно, с зеркальным отражателем на конце)
Закзали в итоге не ту, которую нужно. Встал вопрос, а можно ли ее ставить? Консультация в Сименсе дала результат — нельзя, т.к. эти лампы с разной чувствительностью. Вернуть/обменять лампу нельзя. Стоит она недешево. Что делать? Шумное обсуждение этого вопроса привлекло мое внимание, а любопытство заставило изучить этот вопрос.

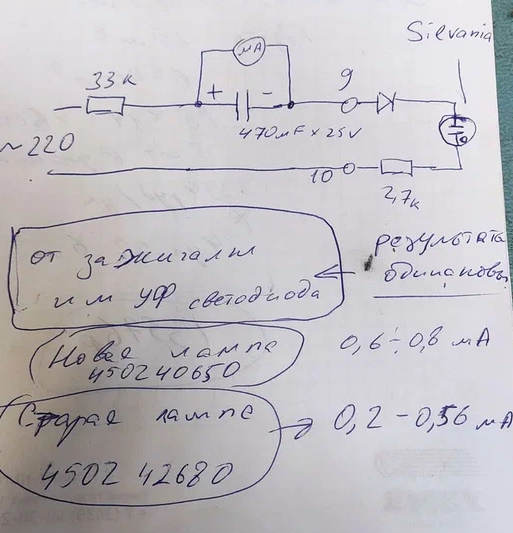

Выяснилось, что для теста лампы нужна простая токоограничивающая установка с питанием от сети переменного тока и однополупериодным выпрямителем без сглаживающего конденсатора. Это важно, т.к. при постоянном токе поджиг лампы не останавливается сам, нужно сбрасывать напряжение питания. В качестве источника ультрафиолетового излучения использовалась УФ лампа и простая газовая зажигалка. Разницы существенной не замечено. Было проведено сравнительное испытание ламп: новой и старой. Старая лампа казалась вполне работающей, но поджиг и ток был нестабильным. Новая лампа вела себя как надо. Различие в среднем токе при одинаковых условиях отличось примерно в 1,5-2 раза.
С учетом результатов было принято решение о взаимозаменяемости ламп для нашего случая.
Но следует помнить, что датчик служит для детекции основного пламени горелки. В инструкции к нему указано, что он не должен захватывать сектор пламени запальной горелки, иначе это будет приводить к ложным срабатываниям.
Фото и видео тестов смотреть тут.
Спасибо за внимание!
